Щитовые затворы

    Щитовой затвор представляет собой вид запорной арматуры, предназначенной для регулировки жидкостного потока в открытых и закрытых каналах. Простота конструкции и эксплуатации, а также ряд других достоинств позволяют эффективно использовать щитовые затворы в различных сферах промышленности. При выполнении монтажных или ремонтных работ иногда необходимо перекрыть поток либо просто уменьшить течение жидкости в канале. Щитовой затвор отлично справляется с такой задачей, позволяя регулировать необходимое количество подаваемой в канал жидкости

    Описание

    Принцип действия данного вида арматуры состоит в перемещении щита по направляющим, увеличивая или уменьшая проходное сечение канала. Регулировать скорость течения также можно, подняв щитовой затвор до нужного уровня или опустив его. При помощи резиновых уплотнителей, закрепленных на корпусе, обеспечивается герметичность.

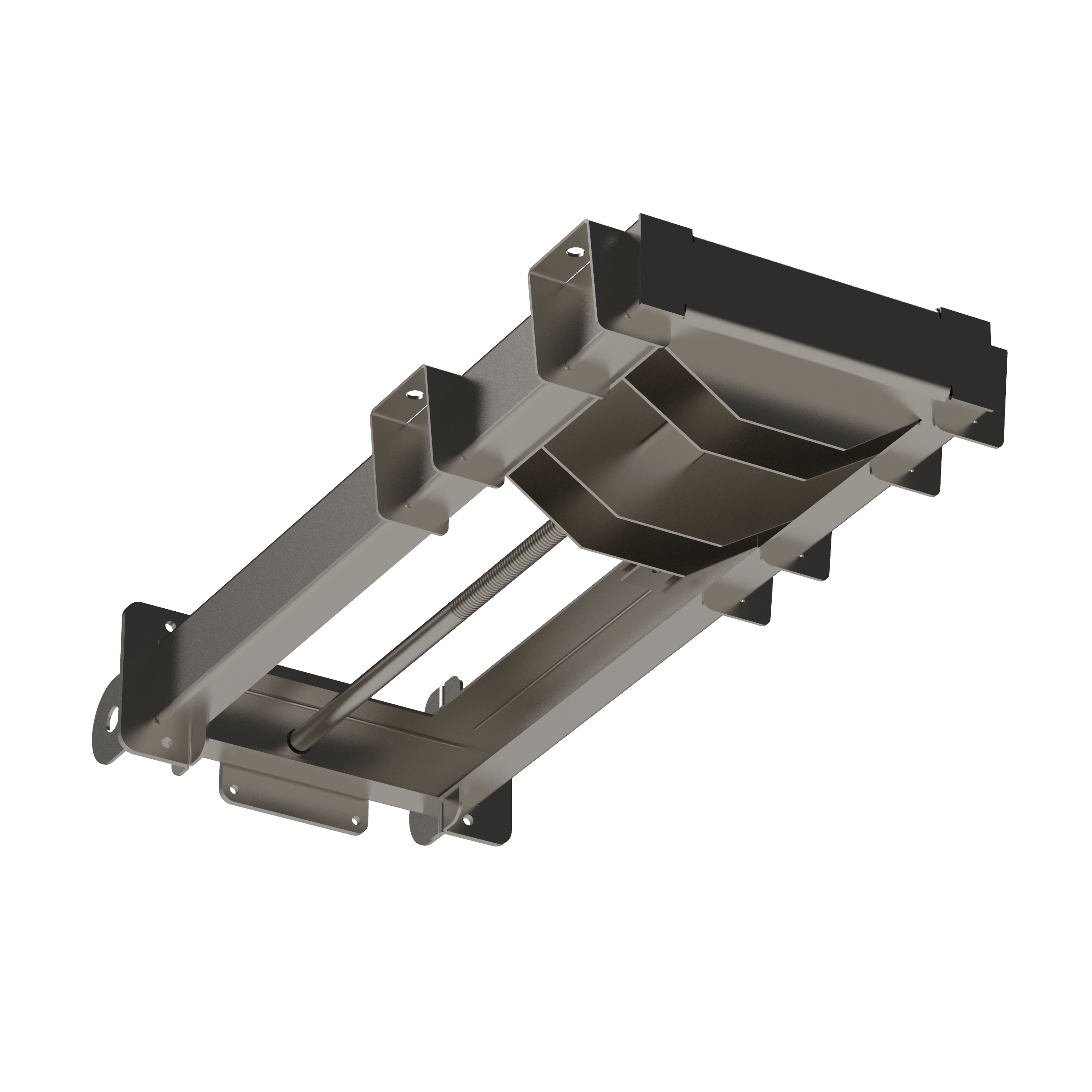

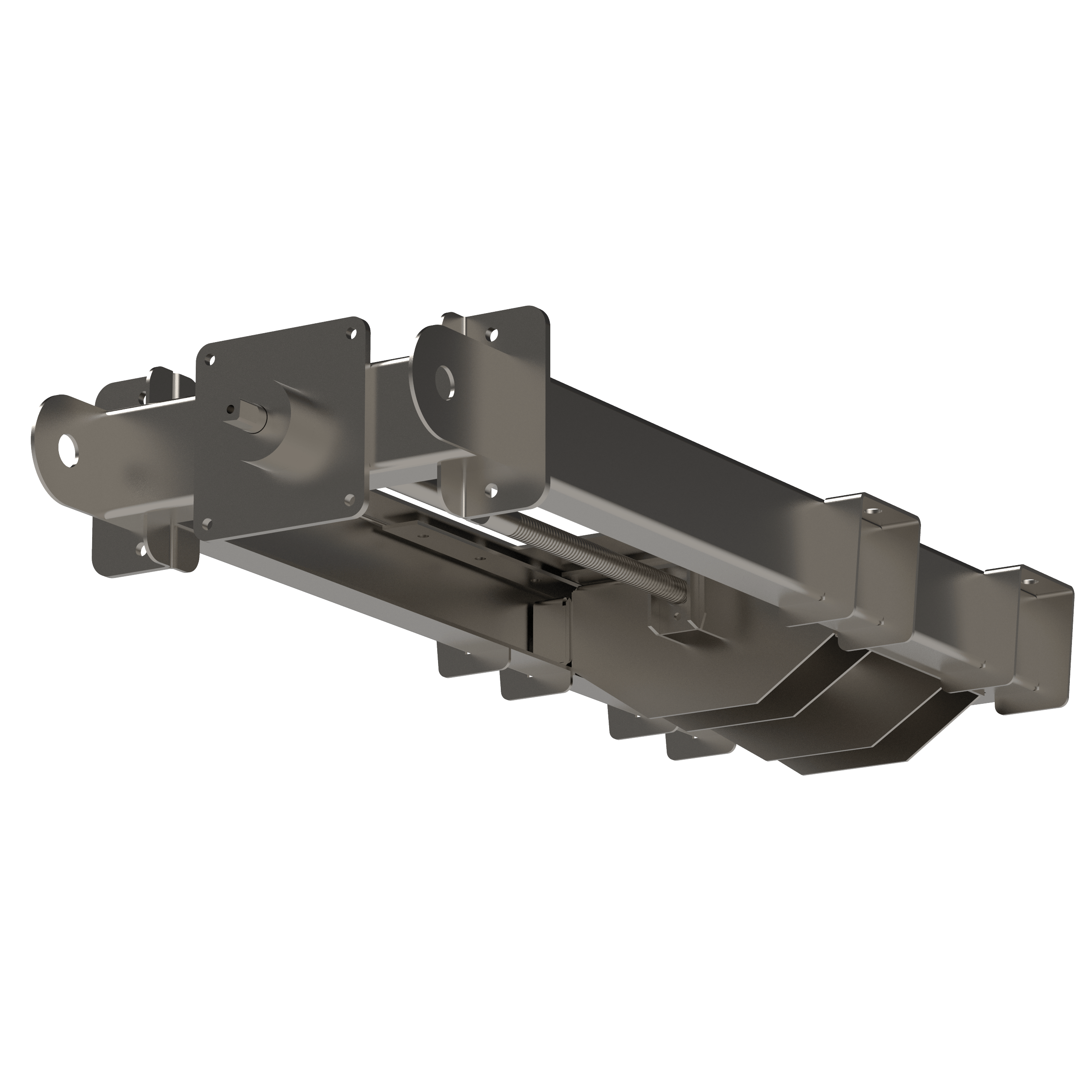

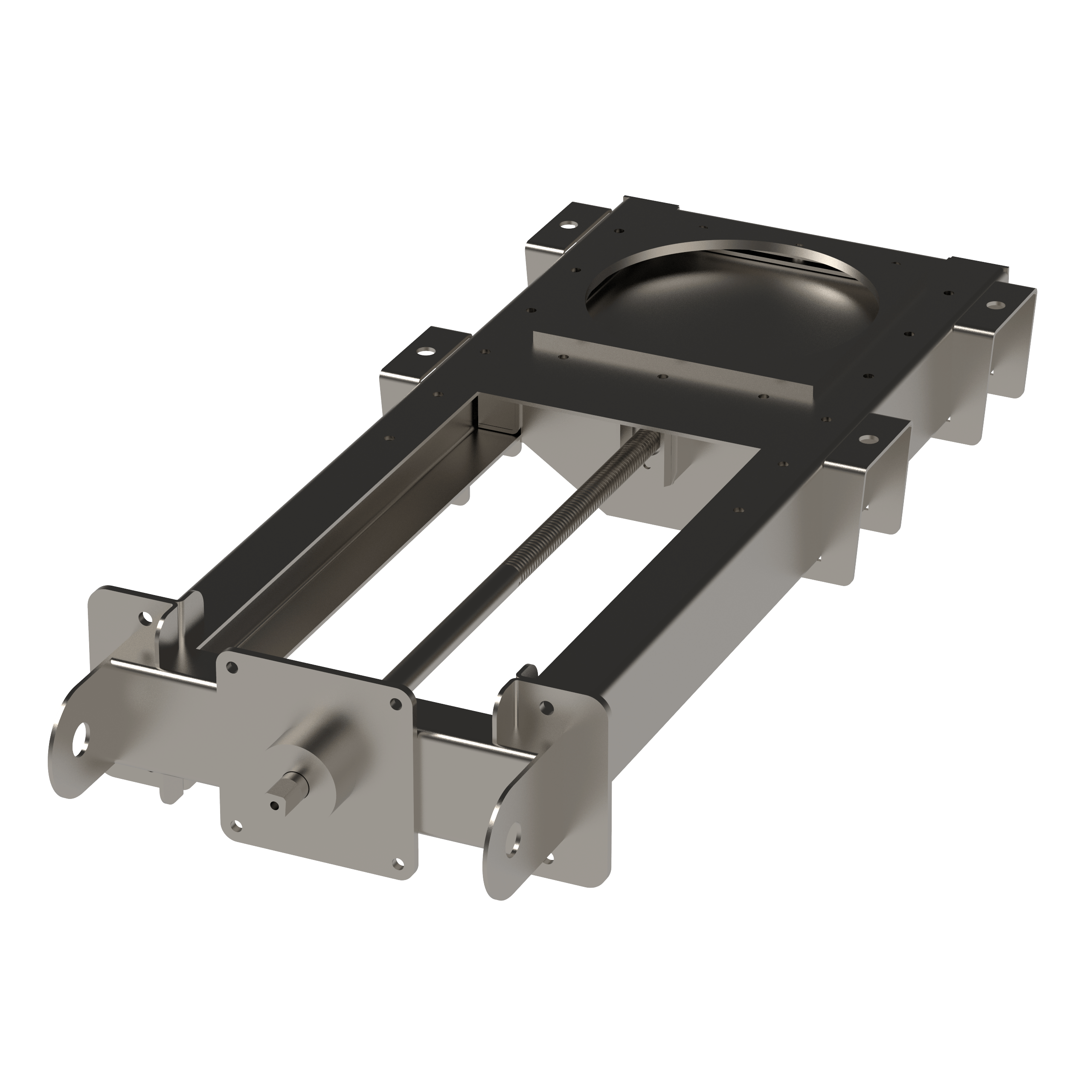

    Конструктивно щитовой затвор состоит из рамы, закрепленной в створе канала, на которой размещено уплотнение, подвижного щита и подъемного механизма (винта с подпятником и маховика). Подъем щитового затвора может осуществляться как ручным приводом, так и электрическим. Электрический привод позволяет регулировать поток жидкости дистанционно.

    Технические преимущества:
    Повышенная коррозионная стойкость в среде агрессивной сточной воды;
    Все детали и узлы затвора (кроме двигателя и подшипников) выполнены из нержавеющей стали AISI 304 или AISI 316;
    Герметичный подшипниковый узел;
    3-х или 4-х сторонне уплотнение, герметичность в двух направлениях;
    Уплотнение EPDM (по запросу NBR);
    Простая замена уплотнения без демонтажа щитового затвора;
    Полиэтиленовые направляющие щита, для снижения коэффициента трения.
