ABK — veron engineering

Расход:	2-80 м³/ч
Напор:	5,5-22 метров
Мощность:	0,37-7,5 кВт

Назначение

Данный насос с гидравлическими компонентами, оснащенный полуоткрытым рабочим колесом, подходит для систем циркуляционной промывки в пищевой промышленности, промышленном производстве или для моющих установок в индустрии чистки. Он может перекачивать жидкости с взвешенными твердыми частицами, не содержащие легковоспламеняющихся и взрывоопасных веществ, а также веществ, оказывающих значительную коррозионную активность на нержавеющую сталь (SS304).

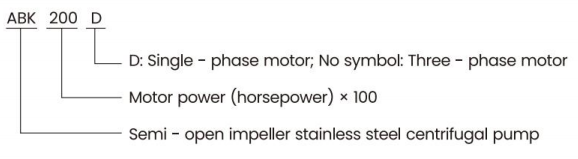

Описание модели

Материал

Все детали, контактирующие с перекачиваемой средой, изготовлены из нержавеющей стали SS304, включая корпус насоса, рабочее колесо, заднюю крышку, вал двигателя и т.д.

Механическое уплотнение: графит/карбид кремния/этилен-пропиленовый каучук (по запросу возможны другие материалы механического уплотнения).

Стандартное уплотнение (кольцо O-ring): этилен-пропиленовый каучук

Особенности

Горизонтальная установка, горизонтальный вход, вертикальный выход, вход и выход могут подключаться к гибким шлангам. Максимальное рабочее давление составляет 8 бар, максимальная температура жидкости — 80 °C, максимальный диаметр твердых частиц — 27 мм.

Двигатель

Двухполюсный асинхронный двигатель, система непрерывной работы SI, класс изоляции F, степень защиты IP55. Кронштейн и корпус двигателя изготовлены из алюминиевого сплава.

Таблица технических характеристик

Модель		Мощность		Производительность
Однофазный	Трехфазный			I/min	33	50	67	83	100	200	300	400	550	700	800	950
220V/50HZ	380V/50HZ	кВт	л.с.	м³/ч	2	3	4	5	6	12	18	24	33	42	48	54
				Напор
ABK50D	ABK50	0.37	0.5		11	10	9.5	9	8.5
ABK100D	ABK100	0.75	1.0						10.5	8	5.5
ABK120D	ABK120	0.9	1.2						12.5	10	7
ABK150D	ABK150	1.1	1.5						10	9	8	7	5
ABK200D	ABK200	1.5	2.0						12.5	12	11	10	8.5
ABK300D	ABK300	2.2	3.0						15.5	15	14.5	13.5	12	10.5	9	8
-	ABK400	3.0	4.0						18	17.5	16.5	15.5	14.5	13.5	12	11

Модель		Мощность		Производительность
Однофазный	Трехфазный			м³/ч	20	30	40	50	60	70	80
220V/50HZ	380V/50HZ	кВт	л.с.
-	ABK600	4.5	6		18.5	17	15.5	14	12.5
-	ABK750	5.5	7.5		20.5	19.5	18.5	17	15	13
-	ABK1000	7.5	10		22	21	20	19	17	15	13

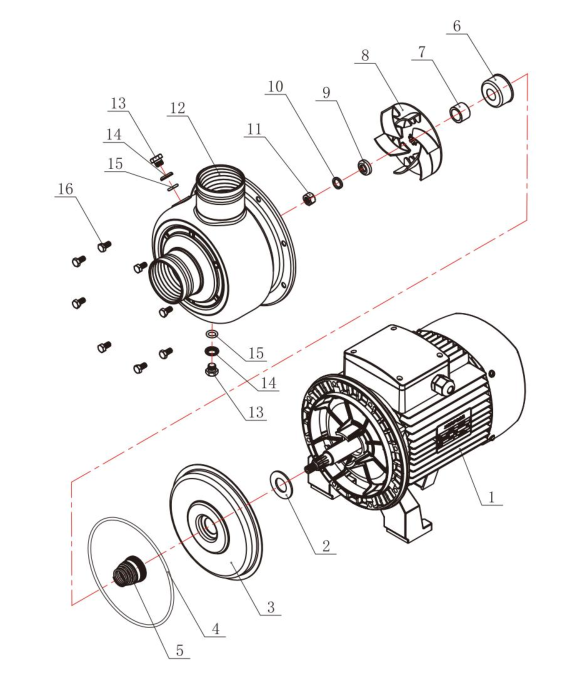

Взрыводиаграмма

Спецификация деталей

Номер	Название	Материал	Номер	Название	Материал
1	Двигатель	Деталь	9	Вал крепления рабочего колеса Втулка	Нержавеющая сталь SS304
2	Уплотнительное кольцо	Нитрильный каучук	10	Пружинная шайба	Нержавеющая сталь SS304
3	Задняя крышка	Нержавеющая сталь SS304	11	Гайка крепления рабочего колеса	Нержавеющая сталь SS304
4	Кольцо O-ring	EPDM-резина	12	Корпус насоса	Нержавеющая сталь SS304
5	Механическое уплотнение	Карбид кремния/графит/EPDM	13	Болт для смазки/слива масла	Нержавеющая сталь SS304
6	Крышка механического уплотнения	Нержавеющая сталь SS304	14	Вогнутая шайба	Нержавеющая сталь SS304
7	Втулка вала	Нержавеющая сталь SS304	15	Кольцо O-ring	EPDM-резина
8	Рабочее колесо	Нержавеющая сталь SS304	16	Шестигранный винт Винты	Нержавеющая сталь SS304

Кривая производительности

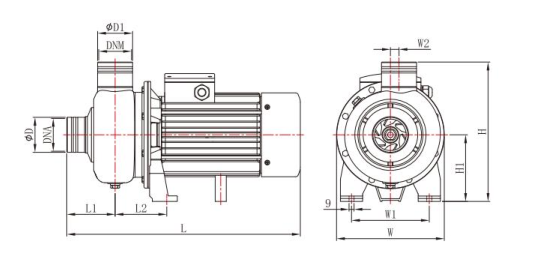

Таблица установочных размеров

Модель	D	D1	DNA	DNM	H	H1	L	L1	L2	W	W1	W2
ABK50	46	36	G1	G1	183	88	310	56	78	170	100	—
ABK100	52	46	G2^½	G11/4	226	108	340	76	86	172	120	13
ABK120	52	46	G2^½	G11/4	226	108	340	76	86	172	120	13
ABK150	63	63	G2	G2	251	120	420	87	97	192	140	16
ABK200	63	63	G2	G2	251	120	420	87	97	192	140	16
ABK300	80	63	G2^½	G2	251	120	440	87	97	194	140	16
ABK400	80	63	G2^½	G2	251	120	460	87	97	194	140	16

Модель	D	D1	DNA	DNM	H	H1	L	L1	L2	L3	W	W1	W2
ABK600	80	63	G2^½	G2	285	132	515	92	153	140	225	190	30
ABK700	80	63	G2^½	G2	305	132	560	92	172	140	260	216	30
ABK1000	80	63	G2	G2	305	132	560	92	172	140	260	216	30
