Расход:	12,5~630 м³/ч
Напор:	10~81 метров
Мощность:	1,1~132 кВт

Разборный циркуляционный насос TDW с высокоэффективным стандартным двигателем, благодаря оптимизации гидравлики и конструкции, обладает такими преимуществами, как высокая энергоэффективность, стабильная работа, низкий уровень шума, отсутствие перегрузок, большой расход, широкий диапазон высокой эффективности и привлекательный внешний вид; он имеет компактную конструкцию, удобен в установке и демонтаже, конструкция данного изделия предусматривает возможность выдвижения двигателя назад для разборки, что позволяет производить ремонт насоса без нарушения работы трубопроводной системы; данный продукт может заменить аналогичные зарубежные изделия.

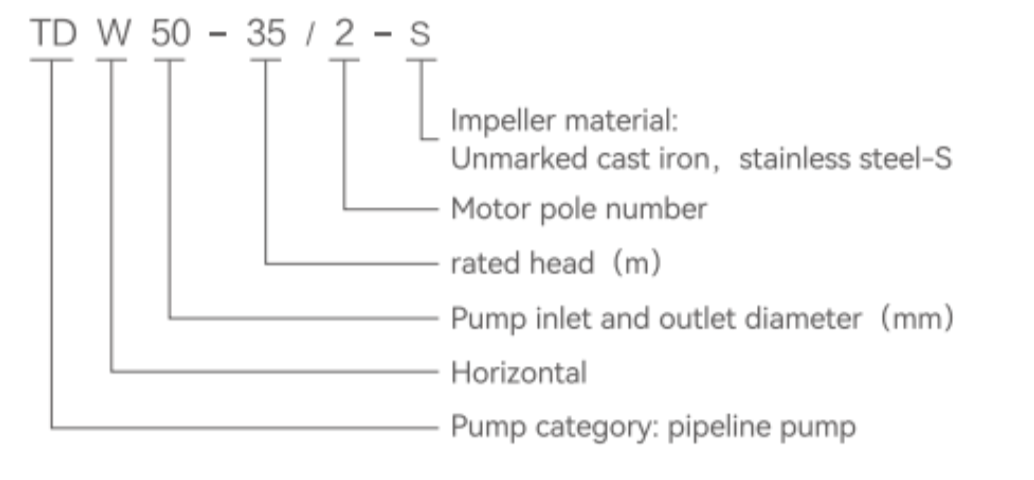

Описание модели

Условия эксплуатации

Диапазон диаметров: DN40-DN250

Диапазон расхода: 20м /ч~630м /h

Диапазон напора: 10 м~81 м

Диапазон мощности: 1,5кВт~132кВт

Требования к питанию: 3x380 В / 50 Гц

Скорость вращения: 2900 об/мин, 1480 об/мин

Рабочая среда: температура 0~120 °C

Температура окружающей среды: ≤ 40 °C

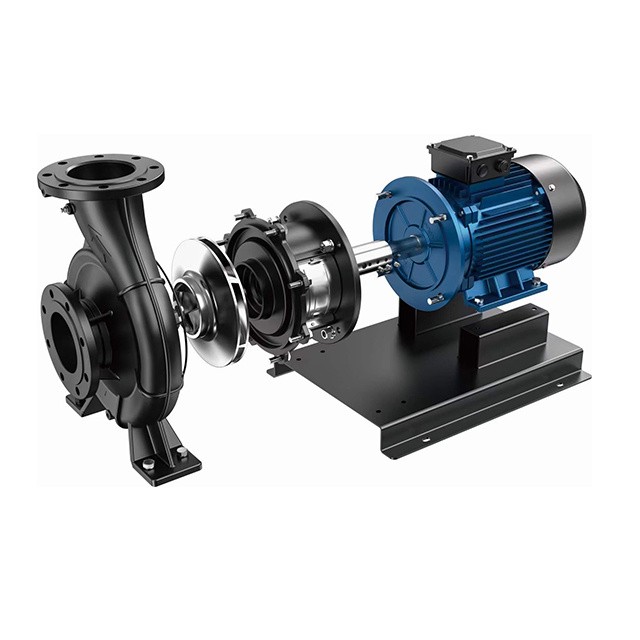

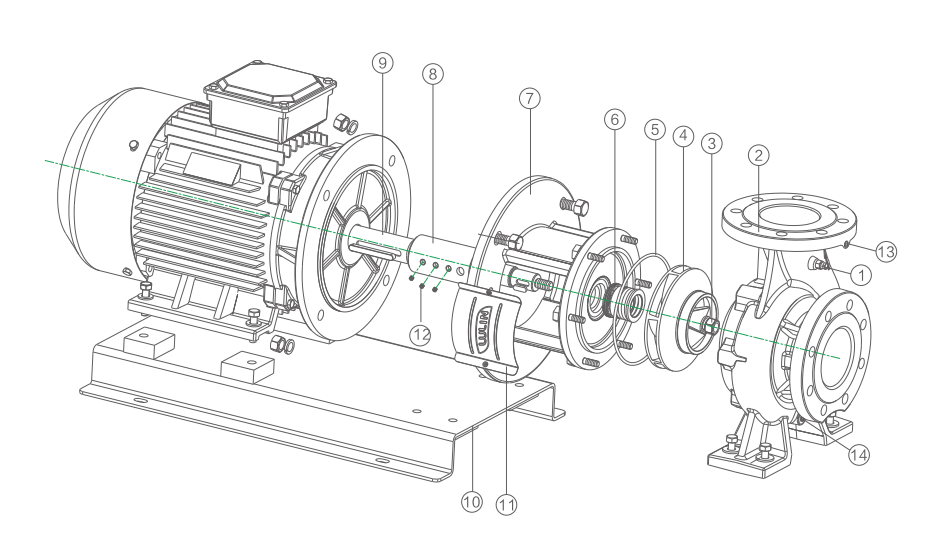

Схема сборки

Каждый продукт, каждое сочетание, каждая деталь в полной мере демонстрируют различный вкус, индивидуальность и культурное содержание, ненавязчиво проявляющиеся в изяществе, подчеркивающем спокойствие насосной промышленности.

Основные компоненты и материалы

Внешний вид изделия может отличаться от изображения на схеме.

Технические характеристики

Номер	Название детали	Материал
1	Комбинация воздушных винтов	Нержавеющая сталь
2	Корпус насоса	HT200/QT450
3	Шестигранная гайка	Нержавеющая сталь
4	Рабочее колесо	HT200/Нержавеющая сталь
5	Уплотнительное кольцо	Фторкаучук/Нитрильный каучук
9	Механическое уплотнение	Графит-карбид кремния
7	Соединение (крышка насоса)	HT200
8	Валы насоса	304
9	Двигатель	/
10	Основание	A3
11	Защитная пластина	304
12	Крепежный винт	Нержавеющая сталь
13	Заглушка для заливки воды	Нержавеющая сталь
14	Заглушка для слива воды	Нержавеющая сталь

Параметры производительности

Порядковый номер	Модель	Расход Q(м²/ч)	Напор H(м)	3x380V (кВт)	Частота вращения (об/мин)
1	TDW40-18/2	20	18	2.2	2900
2	TDW40-25/2	20	25	3	2900
3	TDW40-30/2	25	30	4	2900
4	TDW40-36/2	25	36	5.5	2900
5	TDW40-48/2	25	48	7.5	2900

Параметры производительности

Порядковый номер	Модель	Применяемый электродвигатель (кВт)	Q(м³/ч)	4	8	12.5	16	20	25	28	32
1	TDW40-18/2	2.2	H(м)	19.9	19.8	19.5	19	18	15.8
2	TDW40-25/2	3		27.7	27.5	27.1	26.4	25	22.5
3	TDW40-30/2	4		33.8	33.6	33.1	32.6	31.7	30	28.6	26.1
4	TDW40-36/2	5.5		39	38.8	38.5	38.1	37.3	36	35	32.6
5	TDW40-48/2	7.5		49.8	49.7	49.5	49.4	49	48	46.6	44.2

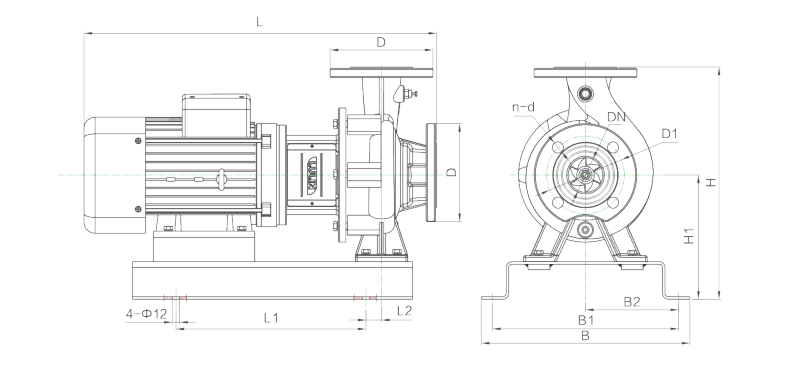

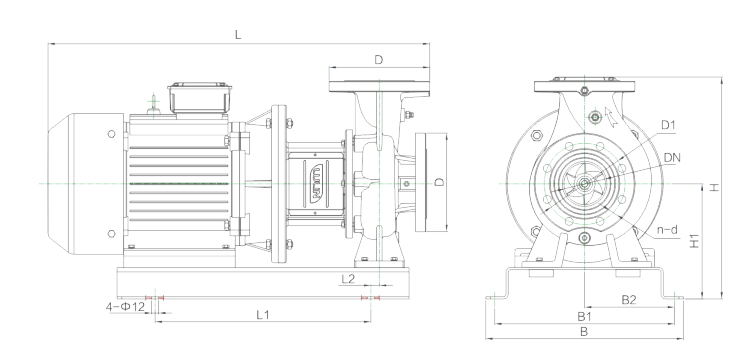

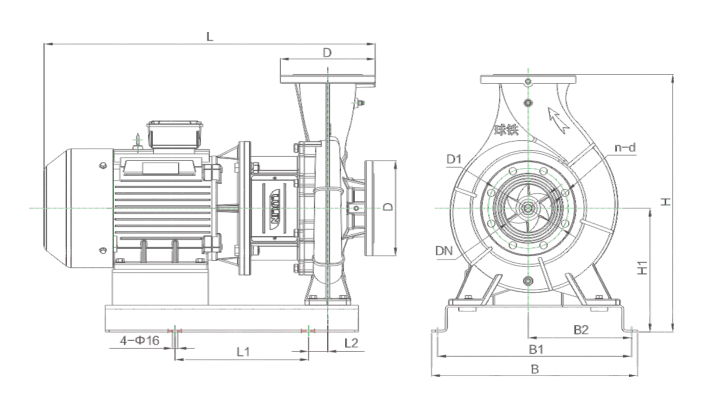

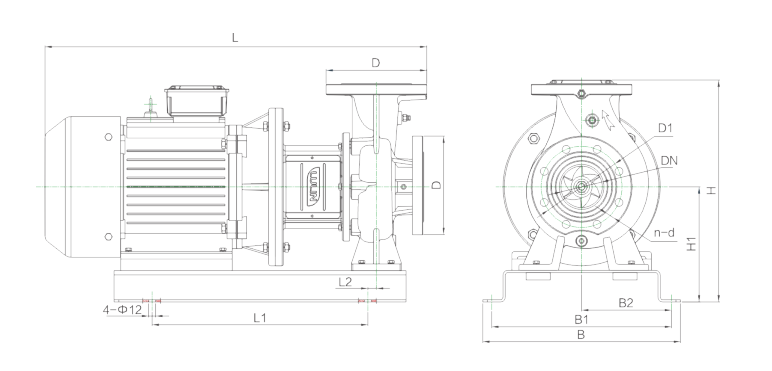

Габариты

Порядковый номер	Модель	L	L1	L2	B	B1	B2	H	H1	D	D1	DN	n-d
1	TDW40-18/2	538	300	25	335	300	150	370	200	150	110	40	4-φ18
2	TDW40-25/2	582	300	25	335	300	150	370	200	150	110	40	4-φ18
3	TDW40-30/2	593	300	45	370	335	168	370	200	150	110	40	4-φ18
4	TDW40-36/2	690	315	70	380	345	172	422	230	150	110	40	4-φ18
5	TDW40-48/2	690	315	70	380	345	172	422	230	150	110	40	4-φ18

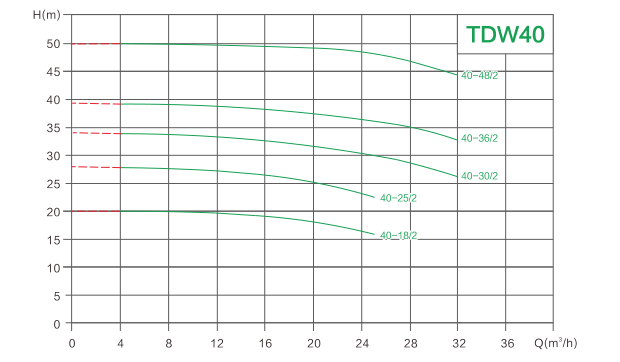

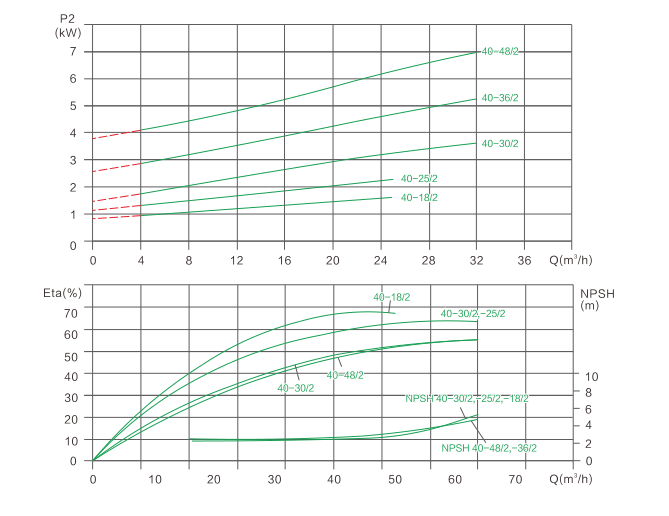

Кривая производительности

Параметры производительности

Порядковый номер	Модель	Расход Q(м²/ч)	Напор H(м)	3x380V (кВт)	Частота вращения (об/мин)
1	TDW50-15/2	20	15	1.5	2900
2	TDW50-18/2	25	18	2.2	2900
3	TDW50-24/2	25	24	3	2900
4	TDW50-28/2	30	28	4	2900
5	TDW50-35/2	30	35	5.5	2900
6	TDW50-40/2	35	40	7.5	2900
7	TDW50-50/2	40	50	11	2900
8	TDW50-60/2	50	60	15	2900
9	TDW50-70/2	50	70	18.5	2900
10	TDW50-81/2	50	81	22	2900

Параметры производительности

Порядковый номер	Модель	Применяемый электродвигатель (кВт)	Q(м³/ч)	5	10	16	20	25	30	35	40	45	50	60
1	TDW50-15/2	1.5	H(м)	18.9	18	16.5	15	12.6
2	TDW50-18/2	2.2		22.8	22.3	21	19.8	18	15
3	TDW50-24/2	3		26.2	26	25.5	25	24	22.3
4	TDW50-28/2	4		31.5	31.3	31	30.5	29.5	28	25.5
5	TDW50-35/2	5.5		36.9	36.7	36.5	36.2	35.8	35	33.7	31.5
6	TDW50-40/2	7.5		42.3	42.2	41.9	41.7	41.3	40.8	40	38.3	35
7	TDW50-50/2	11		53.5	53.4	53.1	52.9	52.5	51.9	51.1	50	48.4	45.8
8	TDW50-60/2	15		65.7	65.8	65.7	65.6	65.3	64.7	63.9	62.8	61.6	60	55.4
9	TDW50-70/2	18.5		73.7	73.6	73.4	73.3	73.1	72.9	72.5	72	71.2	70	65.4
10	TDW50-81/2	22		85.5	85.3	85	84.8	84.5	84	83.5	82.8	82.1	81	77.1

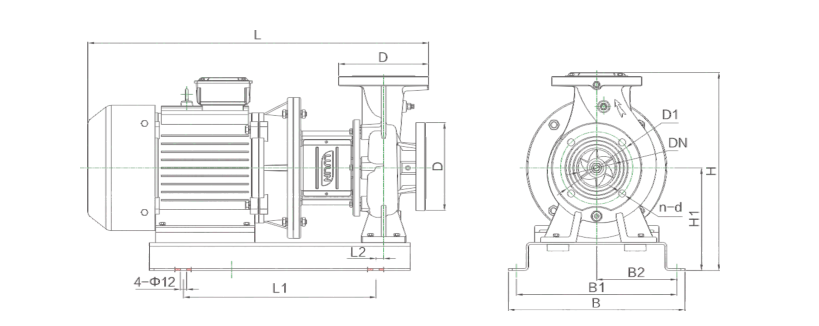

Габариты

Порядковый номер	Модель	L	L1	L2	B	B1	B2	H	H1	D	D1	DN	n-d
1	TDW50-15/2	493	300	25	335	300	150	372	200	165	125	50	4-φ18
2	TDW50-18/2	513	300	25	335	300	150	372	200	165	125	50	4-φ18
3	TDW50-24/2	577	300	25	335	300	150	372	200	165	125	50	4-φ18
4	TDW50-28/2	638	300	40	370	335	168	400	220	165	125	50	4-φ18
5	TDW50-35/2	695	380	70	380	345	172	410	230	165	125	50	4-φ18
6	TDW50-40/2	695	380	70	380	345	172	426	230	165	125	50	4-φ18
7	TDW50-50/2	841	380	70	430	395	198	523	270	165	125	50	4-φ18
8	TDW50-60/2	841	380	70	430	395	198	523	270	165	125	50	4-φ18
9	TDW50-70/2	886	380	70	430	395	198	523	270	165	125	50	4-φ18
10	TDW50-81/2	924	380	70	450	415	208	523	270	165	125	50	4-φ18

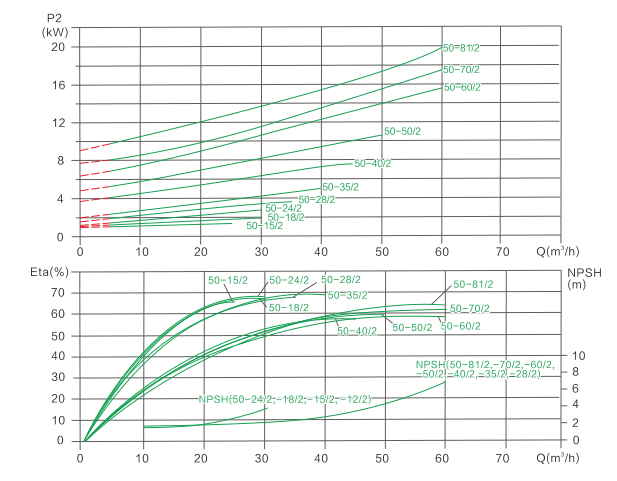

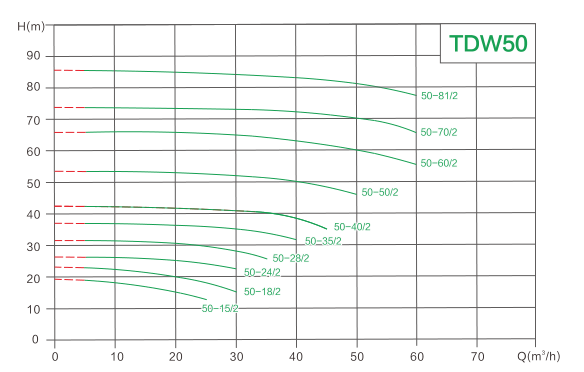

Кривая производительности

Параметры производительности

Порядковый номер	Модель	Расход Q(м²/ч)	Напор H(м)	3x380V (кВт)	Скорость (об/мин)
1	TDW65-12/2	25	12	1.5	2900
2	TDW65-15/2	30	15	2.2	2900
3	TDW65-19/2	30	19	3	2900
4	TDW65-22/2	40	22	4	2900
5	TDW65-30/2	40	30	5.5	2900
6	TDW65-34/2	50	34	7.5	2900
7	TDW65-40/2	50	40	11	2900
8	TDW65-50/2	50	50	15	2900
9	TDW65-60/2	50	60	18.5	2900
10	TDW65-70/2	60	70	22	2900
11	TDW65-80/2	70	80	30	2900

Параметры производительности

Порядковый номер	Модель	Применяемый электродвигатель (кВт)	Q(м³/ч)	10	20	30	40	50	60	70	80	90
1	TDW65-12/2	1.5	H(м)	14.2	13.1	11	7.2
2	TDW65-15/2	2.2		17.9	17.0	15	10.7
3	TDW65-19/2	3		21.7	20.8	19	15.2
4	TDW65-22/2	4		25.1	24.7	23.9	22	17.5
5	TDW65-30/2	5.5		32.4	32.1	31.5	30	26.1
6	TDW65-34/2	7.5		38.6	38.2	37.6	36.4	34	29.6
7	TDW65-40/2	11		43.4	42.9	42.3	41.4	40	37.6
8	TDW65-50/2	15		53.6	53.3	52.7	51.6	50	47.3
9	TDW65-60/2	18.5		63.1	63.2	63	62.3	60	58.8	54.8
10	TDW65-70/2	22		73.4	73.1	72.8	72.7	72.1	70	67.3	65.1	59.9
11	TDW65-80/2	30		87	86.8	86.6	85.6	84.1	82.7	80	77.8	74.2

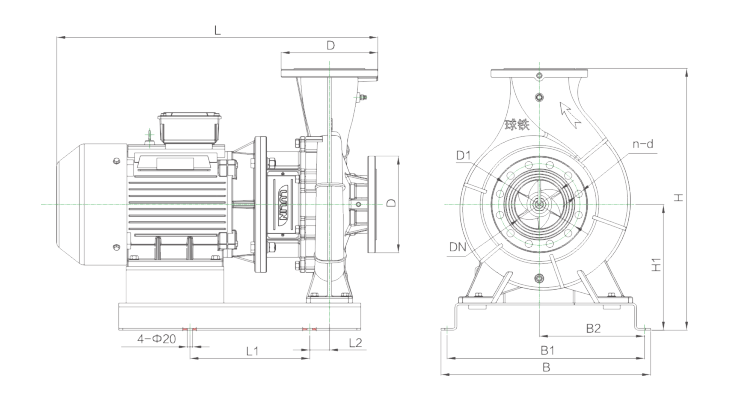

Габариты

Порядковый номер	Модель	L	L1	L2	B	B1	B2	H	H1	D	D1	DN	n-d
1	TDW65-12/2	518	300	20	335	300	150	430	230	185	145	65	4-φ18
2	TDW65-15/2	558	300	20	335	300	150	430	230	185	145	65	4-φ18
3	TDW65-19/2	580	300	20	335	300	150	430	230	185	145	65	4-φ18
4	TDW65-22/2	632	300	40	370	335	168	430	230	185	145	65	4-φ18
5	TDW65-30/2	689	380	70	380	345	172	430	230	185	145	65	4-φ18
6	TDW65-34/2	689	380	70	380	345	172	430	230	185	145	65	4-φ18
7	TDW65-40/2	835	380	70	430	395	198	545	285	185	145	65	4-φ18
8	TDW65-50/2	835	380	70	430	395	198	545	285	185	145	65	4-φ18
9	TDW65-60/2	880	380	70	430	395	198	545	285	185	145	65	4-φ18
10	TDW65-70/2	918	380	70	450	415	208	545	285	185	145	65	4-φ18
11	TDW65-80/2	983	450	75	505	470	233	575	285	185	145	65	4-φ18

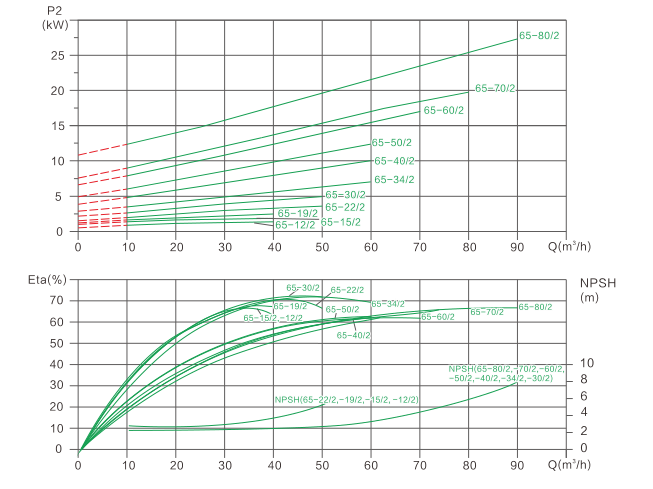

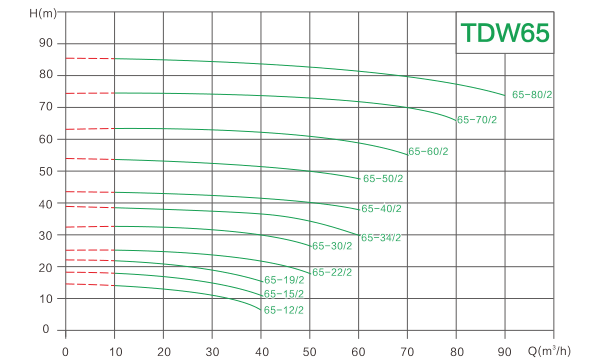

Кривая производительности

Параметры производительности

Порядковый номер	Модель	Расход Q(м³/ч)	Напор H(м)	3x380V (кВт)	Частота вращения (об/мин)
1	TDW80-13/2	50	13	3	2900
2	TDW80-18/2	50	18	4	2900
3	TDW80-22/2	50	22	5.5	2900
4	TDW80-28/2	50	28	7.5	2900
5	TDW80-30/2	80	30	11	2900
6	TDW80-38/2	80	38	15	2900
7	TDW80-47/2	80	47	18.5	2900
8	TDW80-60/2	80	60	22	2900
9	TDW80-70/2	80	70	30	2900

Параметры производительности

Порядковый номер	Модель	Применяемый электродвигатель (кВт)	Q(м³/ч)	10	20	30	40	50	60	70	80	90	100
1	TDW80-13/2	3	H(м)	16.1	15.8	15.2	14.3	13	10.9
2	TDW80-18/2	4		21.1	20.8	20.2	19.2	18	16.2	13.2
3	TDW80-22/2	5.5		24.4	24.1	23.7	23	22	20.5	18	14.3
4	TDW80-28/2	7.5		30.6	30.4	30	29.3	28	26.3	24	20.6
5	TDW80-30/2	11		34.8	34.5	34.2	33.8	33.2	32.4	31.3	30	27.8	24.7
6	TDW80-38/2	15		41.2	41.2	41.1	40.9	40.6	40.1	39.3	38	36	32.9
7	TDW80-47/2	18.5		50.6	50.4	50	49.8	49.6	49.1	48.3	47	44.8	41.4
8	TDW80-60/2	22		61.8	61.6	61.4	61.2	60.9	60.7	60.5	60	58.1	56.9
9	TDW80-70/2	30		71.7	71.5	71.3	71.1	70.9	70.8	70.5	70	68.9	67.1

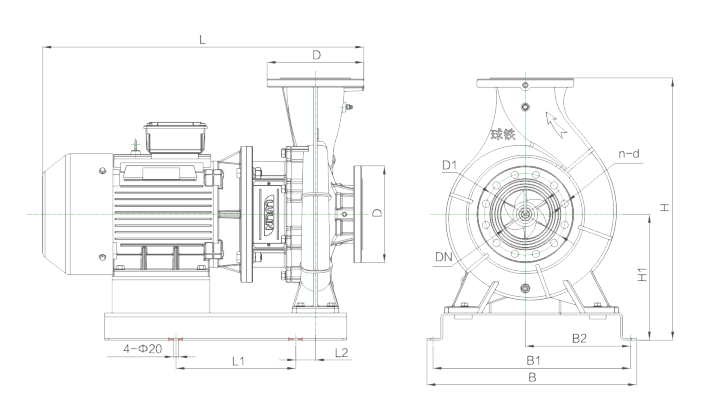

Габариты

Порядковый номер	Модель	L	L1	L2	B	B1	B2	H	H1	D	D1	DN	n-d
1	TDW80-13/2	589	300	20	335	300	150	435	230	200	160	80	8-φ18
2	TDW80-18/2	641	300	40	370	335	168	435	230	200	160	80	8-φ18
3	TDW80-22/2	698	380	70	380	345	172	435	230	200	160	80	8-φ18
4	TDW80-28/2	698	380	70	380	345	172	435	230	200	160	80	8-φ18
5	TDW80-30/2	840	380	70	430	395	198	545	285	200	160	80	8-φ18
6	TDW80-38/2	840	380	70	430	395	198	545	285	200	160	80	8-φ18
7	TDW80-47/2	885	380	70	430	395	198	545	285	200	160	80	8-φ18
8	TDW80-60/2	923	380	70	450	415	208	545	285	200	160	80	8-φ18
9	TDW80-70/2	988	450	75	505	470	233	575	285	200	160	80	8-φ18

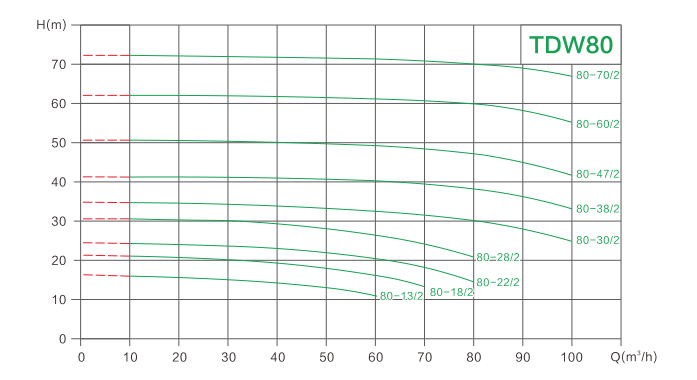

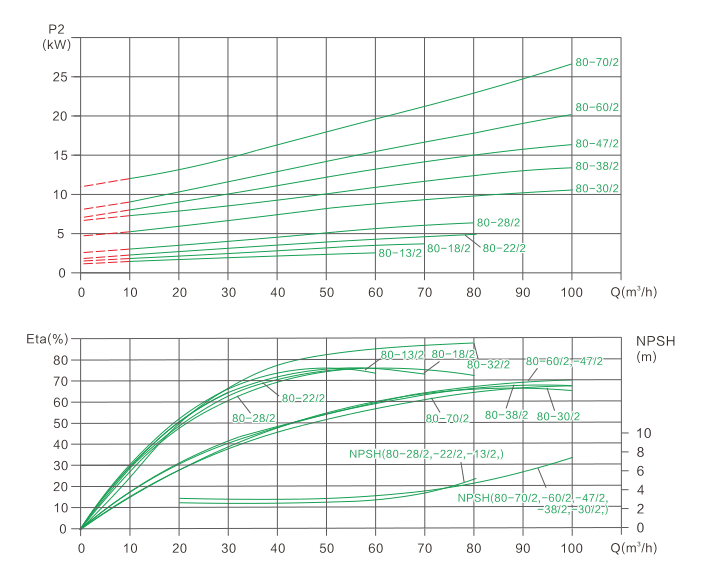

Кривая производительности

Параметры производительности

Порядковый номер	Модель	Расход Q(м³/ч)	Напор H(м)	3x380V (кВт)	Скорость вращения (об/мин)
1	TDW100-10/2	60	10	3	2900
2	TDW100-15/2	60	15	4	2900
3	TDW100-17/2	80	17	5.5	2900
4	TDW100-22/2	80	22	7.5	2900
5	TDW100-27/2	100	27	11	2900
6	TDW100-33/2	100	33	15	2900
7	TDW100-40/2	100	40	18.5	2900
8	TDW100-48/2	100	48	22	2900
9	TDW100-52/2	130	52	30	2900

Параметры производительности

Порядковый номер	Модель	Применяемый электродвигатель (кВт)	Q(м³/ч)	10	20	30	40	50	60	70	80	90	100	110	120	130	145	160
1	TDW100-10/2	3	H(м)	14.6	14	13.2	12.3	11.1	10	8.7	6.8
2	TDW100-15/2	4		18.6	18.2	17.7	17.1	16.2	15	13.4	11
3	TDW100-17/2	5.5		21.7	21.5	21.1	20.7	20	19.2	18.3	17	15.3	13	10.4
4	TDW100-22/2	7.5		26.8	26.6	26.3	25.9	25.3	24.5	23.4	22	20.3	18.2	15.8
5	TDW100-27/2	11		31.5	31.3	31.1	30.9	30.7	30.3	29.8	29.2	28.2	27	25.5	23.6	20.8
6	TDW100-33/2	15		37.1	37	36.8	36.6	36.2	35.8	35.3	34.7	33.9	33	31.7	30.1	27.9
7	TDW100-40/2	18.5		43.3	43.2	43.1	42.9	42.7	42.4	42.1	41.6	40.9	40	38.9	37.4	35.3
8	TDW100-48/2	22		51.2	51.1	51	50.8	50.6	50.3	49.9	49.4	48.8	48	46.9	45.3	43.2
9	TDW100-52/2	30		55.3	55.3	55.3	55.3	55.2	55.1	54.8	54.6	54.4	54.2	53.8	53.1	52	49	43.5

Габариты

Порядковый номер	Модель	L	L1	L2	B	B1	B2	H	H1	D	D1	DN	n-d
1	TDW100-10/2	599	300	20	335	300	150	413	210	220	180	100	8-φ18
2	TDW100-15/2	651	300	40	370	335	168	413	210	220	180	100	8-φ18
3	TDW100-17/2	708	380	70	380	345	172	430	230	220	180	100	8-φ18
4	TDW100-22/2	708	380	70	380	345	172	430	230	220	180	100	8-φ18
5	TDW100-27/2	850	380	70	430	395	198	530	255	220	180	100	8-φ18
6	TDW100-33/2	850	380	70	430	395	198	530	255	220	180	100	8-φ18
7	TDW100-40/2	895	380	70	430	395	198	540	285	220	180	100	8-φ18
8	TDW100-48/2	933	380	70	450	415	208	540	285	220	180	100	8-φ18
9	TDW100-52/2	998	450	75	505	470	233	575	285	220	180	100	8-φ18

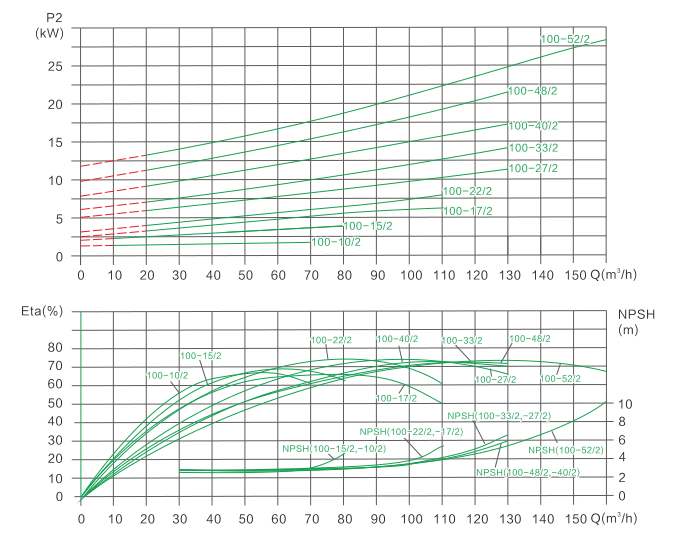

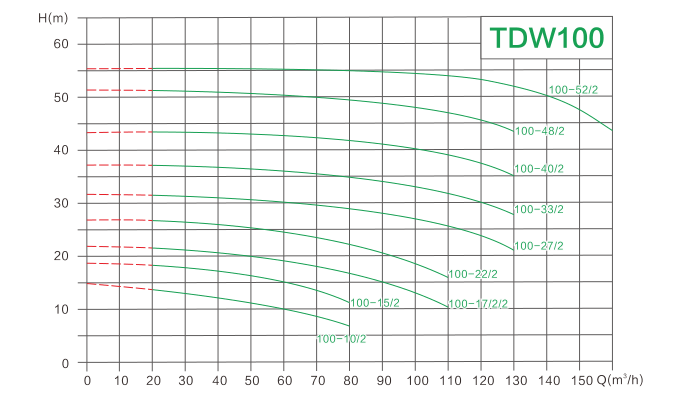

Кривая производительности

Параметры производительности

Порядковый номер	Модель	Расход Q(м³/ч)	Напор H(м)	3x380V (кВт)	Скорость вращения (об/мин)
1	TDW125-11/4	120	11	5.5	1450
2	TDW125-14/4	120	14	7.5	1450
3	TDW125-18/4	160	18	11	1480
4	TDW125-22/4	160	22	15	1480
5	TDW125-28/4	160	28	18.5	1480
6	TDW125-32/4	160	32	22	1480
7	TDW125-40/4	160	40	30	1480
8	TDW125-48/4	160	48	37	1480

Параметры производительности

Порядковый номер	Модель	Применяемый электродвигатель (кВт)	Q(м³/ч)	40	60	80	100	120	140	160	180	200
1	TDW125-11/4	5.5	H(м)	12.9	12.7	12.4	11.8	11	9.9	8
2	TDW125-14/4	8		16.2	15.9	15.5	14.9	14	12.8	11.2
3	TDW125-18/4	11		21.5	21.3	21	20.6	19.9	19.1	18	16.4	14.1
4	TDW125-22/4	15		26.7	26.5	26.2	25.7	24.9	23.7	22	19.8	16.7
5	TDW125-28/4	18.5		30.9	30.8	30.7	30.5	30.1	29.3	28	25.8	22.2
6	TDW125-32/4	22		34.6	34.6	34.5	34.4	34	33.3	32	30.2	27.3
7	TDW125-40/4	30		43.9	43.6	43.3	42.9	42.2	41.3	40	38	35.4
8	TDW125-48/4	37		51.5	51.3	51	50.5	49.9	49.1	48	46.4	44.2

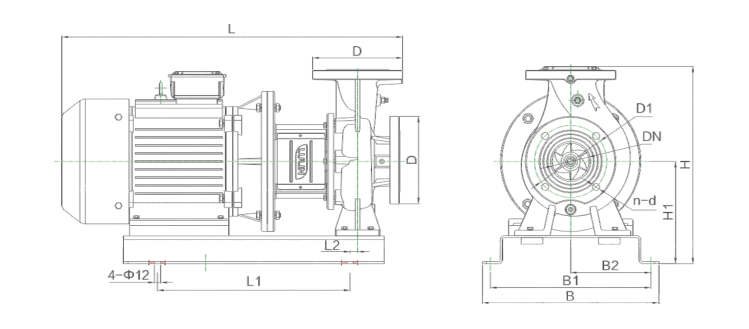

Габариты

Порядковый номер	Модель	L	L1	L2	B	B1	B2	H	H1	D	D1	DN	n-d
1	TDW125-11/4	723	330	55	455	420	230	600	290	250	210	125	8-φ18
2	TDW125-14/4	723	330	55	455	420	230	600	290	250	210	125	8-φ18
3	TDW125-18/4	880	400	90	515	480	240	660	330	250	210	125	8-φ18
4	TDW125-22/4	925	400	90	515	480	240	660	330	250	210	125	8-φ18
5	TDW125-28/4	995	430	105	540	505	257	685	333	250	210	125	8-φ18
6	TDW125-32/4	1035	430	105	540	505	257	685	333	250	210	125	8-φ18
7	TDW125-40/4	1055	430	110	620	585	305	760	360	250	210	125	8-φ18
8	TDW125-48/4	1100	460	120	620	585	305	760	360	250	210	125	8-φ18

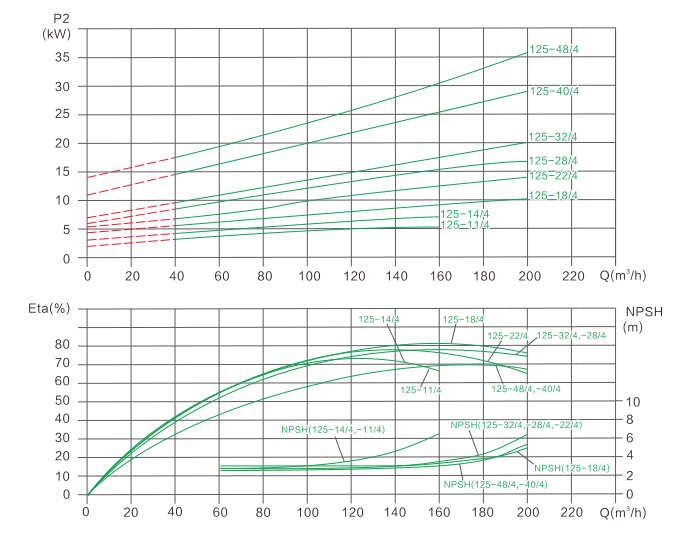

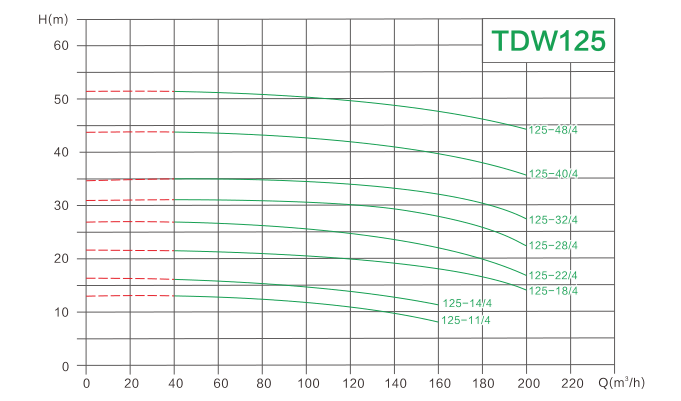

Кривая производительности

Параметры производительности

Порядковый номер	Модель	Расход Q(м³/ч)	Напор H(м)	3x380V (кВт)	Частота вращения (об/мин)
1	TDW150-12.5/4	200	12.5	11	1480
2	TDW150-17/4	200	17	15	1480
3	TDW150-21/4	200	21	18.5	1480
4	TDW150-25/4	200	25	22	1480
5	TDW150-33/4	200	33	30	1480
6	TDW150-40/4	200	40	37	1480
7	TDW150-50/4	200	50	45	1480

Параметры производительности

Порядковый номер	Модель	Применяемый электродвигатель (кВт)	Q(м³/ч)	50	80	110	140	170	200	220	240
1	TDW150-12.5/4	11	H(м)	14.6	14.5	14.4	14.2	13.7	12.5	11.1	9.2
2	TDW150-17/4	15		18.8	18.8	18.7	18.5	18	17	16.1	15
3	TDW150-21/4	18.5		23.3	23.1	22.9	22.6	22	21	19.8	17.9
4	TDW150-25/4	22		28	28	27.8	27.3	26.5	25	23.5	21.3
5	TDW150-33/4	30		35.5	35.4	35.2	34.8	34.2	33	31.5	29.6
6	TDW150-40/4	37		43.1	43	42.8	42.4	41.6	40	38.4	36.2
7	TDW150-50/4	45		52.4	52.2	52	51.7	51.1	50	48.7	46.7

Габариты

Порядковый номер	Модель	L	L1	L2	B	B1	B2	H	H1	D	D1	DN	n-d
1	TDW150-12.5/4	895	400	90	560	525	270	685	330	285	240	150	8-φ22
2	TDW150-17/4	940	400	90	560	525	270	685	330	285	240	150	8-φ22
3	TDW150-21/4	980	400	90	560	525	270	685	330	285	240	150	8-φ22
4	TDW150-25/4	1035	430	110	620	585	315	760	360	285	240	150	8-φ22
5	TDW150-33/4	1060	430	110	620	585	315	760	360	285	240	150	8-φ22
6	TDW150-40/4	1100	460	120	620	585	315	785	360	285	240	150	8-φ22
7	TDW150-50/4	1130	460	120	620	585	315	785	360	285	240	150	8-φ22

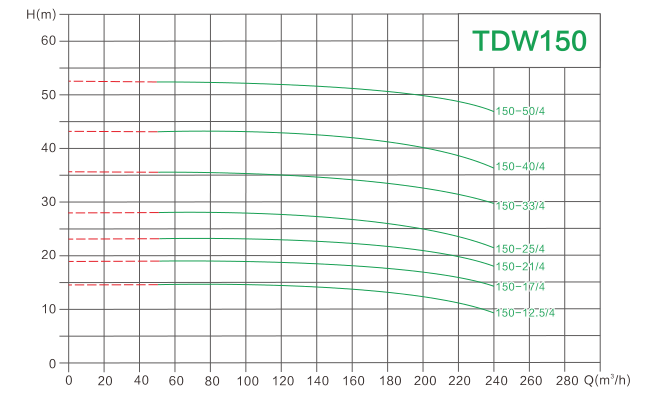

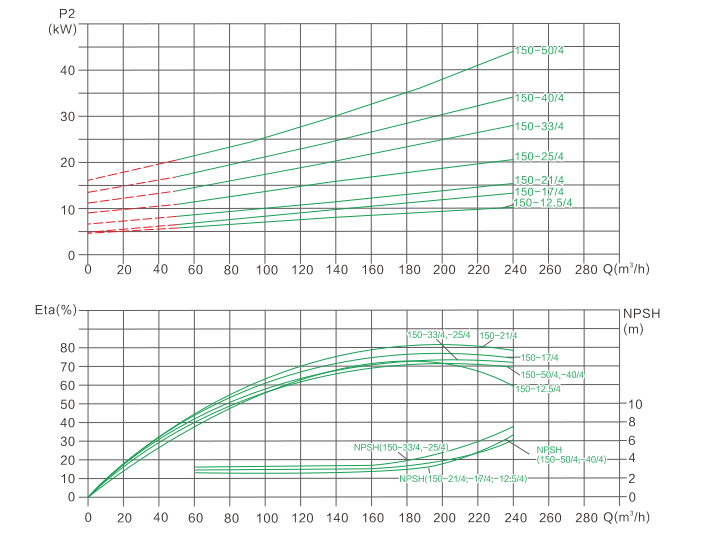

Кривая производительности

Параметры производительности

Порядковый номер	Модель	Расход Q(м³/ч)	Напор H(м)	3x380V (кВт)	Скорость вращения (об/мин)
1	TDW200-16/4	300	16	18.5	1480
2	TDW200-19/4	300	19	22	1480
3	TDW200-24/4	300	24	30	1480
4	TDW200-31/4	300	31	37	1480
5	TDW200-36/4	300	36	45	1480
6	TDW200-47/4	300	47	55	1480
7	TDW200-53/4	300	53	75	1480
8	TDW200-12.5/4	400	12.5	22	1480
9	TDW200-20/4	400	20	30	1480
10	TDW200-23/4	400	23	37	1480
11	TDW200-27/4	400	27	45	1480
12	TDW200-32/4	400	32	55	1480
13	TDW200-43/4	400	43	75	1480
14	TDW200-50/4	400	50	90	1480

Параметры производительности

Порядковый номер	Модель	Применяемый электродвигатель (кВт)	Q(м³/ч)	160	200	240	280	320	360	400	440	480
1	TDW200-12.5/4	22	H(м)	17.2	16.9	16.5	15.9	15.1	14	12.5	10.7	8
2	TDW200-20/4	30		24.6	24.4	24	23.6	22.8	21.7	20	17.5	14.2
3	TDW200-23/4	37		28.1	27.8	27.4	26.8	25.9	24.8	23	20.9	18.2
4	TDW200-27/4	45		32.1	31.7	30.2	30.5	29.6	28.4	27	24.9	22.5
5	TDW200-32/4	55		37.5	37.1	36.5	35.7	34.7	33.3	32	29.9	27.7
6	TDW200-43/4	75		47	46.7	46.4	45.9	45.3	44.4	43	41.1	38.6
7	TDW200-50/4	90		52.9	52.8	52.6	52.2	51.7	51	50	48.3	45.5

Габариты

Порядковый номер	Модель	L	L1	L2	B	B1	B2	H	H1	D	D1	DN	n-d
1	TDW200-12.5/4	1055	430	80	640	600	300	785	360	340	295	200	12-φ22
2	TDW200-20/4	1080	430	75	675	635	318	785	360	340	295	200	12-φ22
3	TDW200-23/4	1105	500	75	675	635	318	860	410	340	295	200	12-φ22
4	TDW200-27/4	1130	500	75	675	635	318	860	410	340	295	200	12-φ22
5	TDW200-32/4	1185	580	105	675	635	318	860	410	340	295	200	12-φ22
6	TDW200-43/4	1255	580	105	675	635	318	935	410	340	295	200	12-φ22
7	TDW200-50/4	1306	640	105	675	635	318	935	410	340	295	200	12-φ22

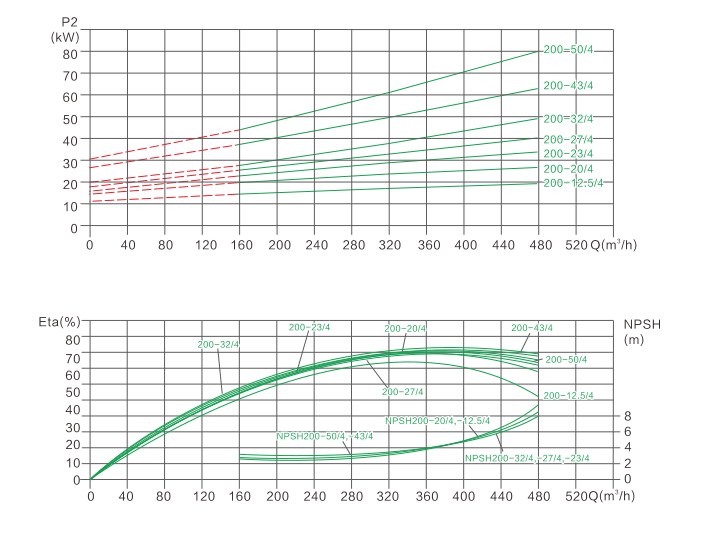

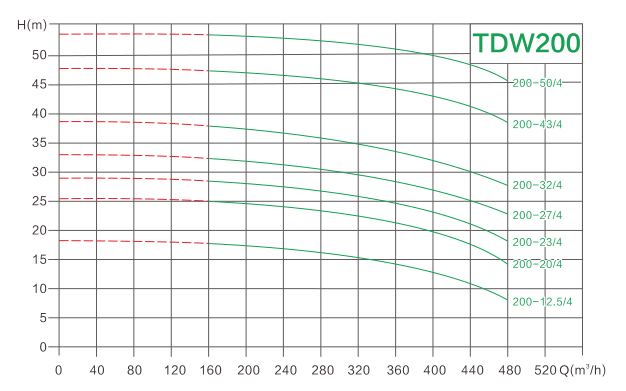

Кривая производительности

Параметры производительности

Порядковый номер	Модель	Расход Q(м³/ч)	Напор H(м)	3x380V (кВт)	Скорость вращения (об/мин)
1	TDW250-16/4	500	16	30	1480
2	TDW250-19/4	500	19	37	1480
3	TDW250-22/4	500	22	45	1480
4	TDW250-29/4	500	29	55	1480
5	TDW250-36/4	500	36	75	1480
6	TDW250-47/4	500	47	90	1480
7	TDW250-56/4	500	56	110	1480
8	TDW250-12.5/4	630	12.5	30	1480
9	TDW250-14/4	630	14	37	1480
10	TDW250-17/4	630	17	45	1480
11	TDW250-20/4	630	20	55	1480
12	TDW250-26/4	630	26	75	1480
13	TDW250-32/4	630	32	90	1480
14	TDW250-40/4	630	40	110	1480
15	TDW250-50/4	630	50	132	1480

Параметры производительности

Порядковый номер	Модель	Применяемый электродвигатель (кВт)	Q(м³/ч)	240	300	250	360	420	480	540	600	630	660	720	750
1	TDW250-12.5/4	30	H(м)	18.4	17.9	17.2	17.2	16.4	15.5	14.5	13.2	12.5	11.8	9.9	8.7
2	TDW250-14/4	37		20	19.5	18.9	18.9	18.2	17.5	16.6	15.6	14	13.4	12.6	11.6
3	TDW250-17/4	45		21.8	21.3	20.8	20.8	20.1	19.4	18.6	17.6	17	16.3	14.4	13.4
4	TDW250-20/4	55		24.5	24.1	23.7	23.7	23.1	22.4	21.5	20.5	20	19.3	17.6	16.5
5	TDW250-26/4	75		31.7	31.1	30.6	30.6	29.9	29.1	28.2	26.8	26	25.2	23.1	21.9
6	TDW250-32/4	90		36.7	36.3	35.7	35.7	35.1	34.3	33.5	32.6	32	31.3	29.5	28.4
7	TDW250-40/4	110		46	45.5	44.9	44.9	44.2	43.4	42.3	40.8	40	39.1	36.8	35.5
8	TDW250-50/4	132		55.6	55.2	54.6	54.6	53.9	53.2	52.3	50.9	50	49	46.7	45.4

Габариты

Порядковый номер	Модель	L	L1	L2	B	B1	B2	H	H1	D	D1	DN	n-d
1	TDW250-12.5/4	1104	430	75	675	635	318	920	410	405	355	250	12-φ26
2	TDW250-14/4	1131	500	75	675	635	318	920	410	405	355	250	12-φ26
3	TDW250-17/4	1159	500	75	675	635	318	920	410	405	355	250	12-φ26
4	TDW250-20/4	1184	580	105	675	635	318	920	410	405	355	250	12-φ26
5	TDW250-26/4	1310	640	105	675	635	318	960	410	405	355	250	12-φ26

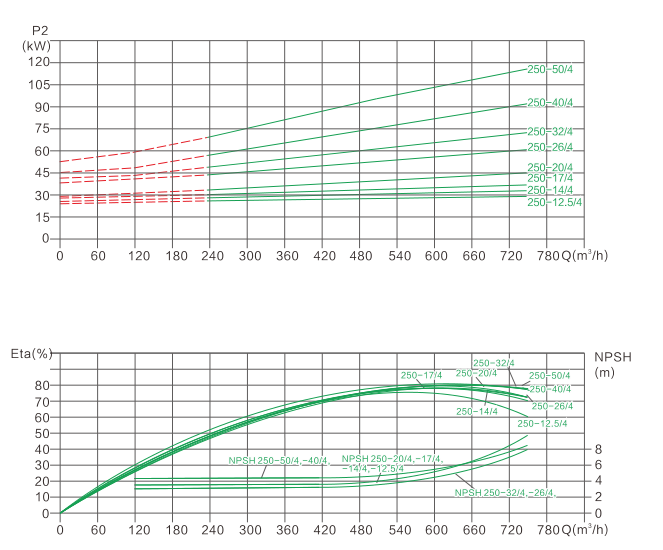

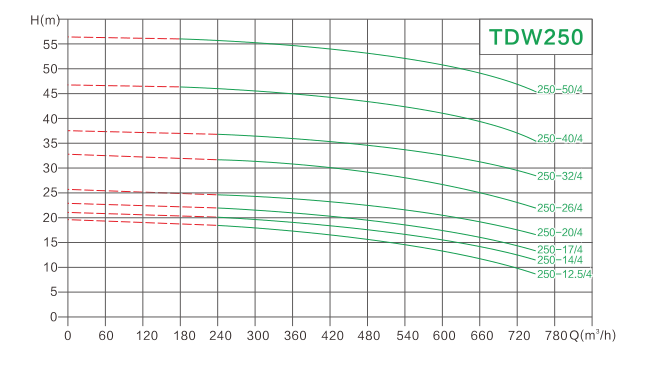

6	TDW250-32/4	1360	640	105	675	635	318	960	410	405	355	250	12-φ26
7	TDW250-40/4	1510	640	105	750	710	355	1027	437	405	355	250	12-φ26
8	TDW250-50/4	1620	700	105	750	710	355	1027	437	405	355	250	12-φ26
