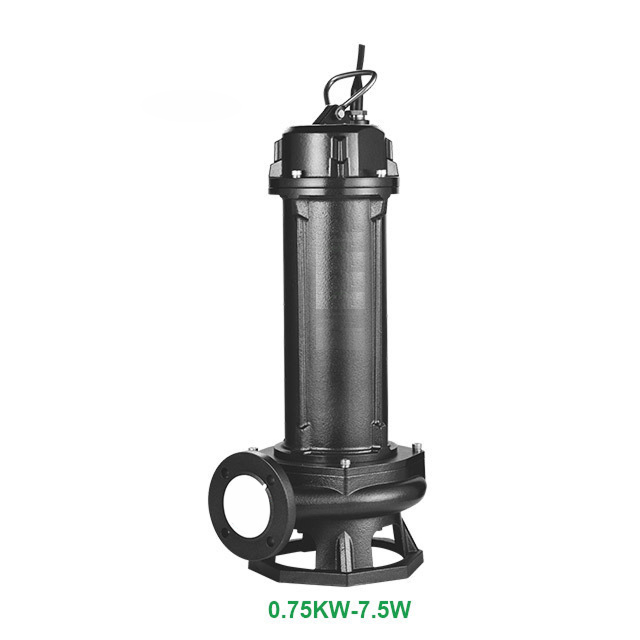

VS(N)L TYPE B

    Погружной электронасос для сточных вод и отходов

    Расход: 10~3500 м³/ч
    Напор: 10~110 м
    Мощность: 0,75~220 кВт
    Дополнительная информация

    Описание продукта

    Погружной фекальный насос типа VS (далее - насос) соответствует стандарту GB/T 24674-2021. Двигатель насоса изготовлен по передовой технологии с использованием импортных высокоэффективных нестандартных конструкций, обеспечивающих надежную работу и низкую стоимость. Корпус двигателя выполнен из высококачественной нержавеющей стали. Двигатель имеет систему водяного охлаждения. Во время работы насоса часть двигателя может находиться над водой в течение длительного времени, что предотвращает перегрев двигателя, являющийся распространенной проблемой для отечественных фекальных насосов, у которых допускается лишь частичное размещение двигателя над водой. Уникальная конструкция насосной части: канальное рабочее колесо обеспечивает высокую эффективность и предотвращает засоры, максимальный диаметр проходящих частиц достигает 100 мм.

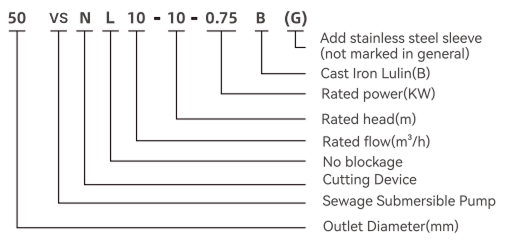

    Описание модели

    Применение и особенности

    Данная серия насосов разработана собственной компанией, отличается высокой эффективностью и энергосбережением, широко применяется в промышленности, сельском хозяйстве, строительстве, коммунальном хозяйстве и других областях. Насос обладает следующими преимуществами:
    1. Импортные подшипники NSK;

    2. Вал ротора и винты из нержавеющей стали 304;

    3. Класс изоляции двигателя F;

    4. Система самоохлаждения из нержавеющей стали; По сравнению с обычными насосами, данный насос отличается стабильной работой, высокой производительностью и длительным сроком службы.

    Условия использования

    1. Температура среды не должна превышать +40℃
    2. Значение pH среды должно находиться в диапазоне 4-10
    3. Плотность среды не должна превышать 1050 кг/м³
    4. Частота сети 50 Гц, колебания напряжения в пределах 0,9-1,1 от номинального значения
    5. Глубина погружения не должна превышать 5 м

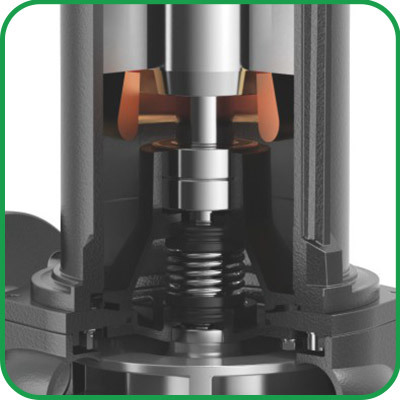

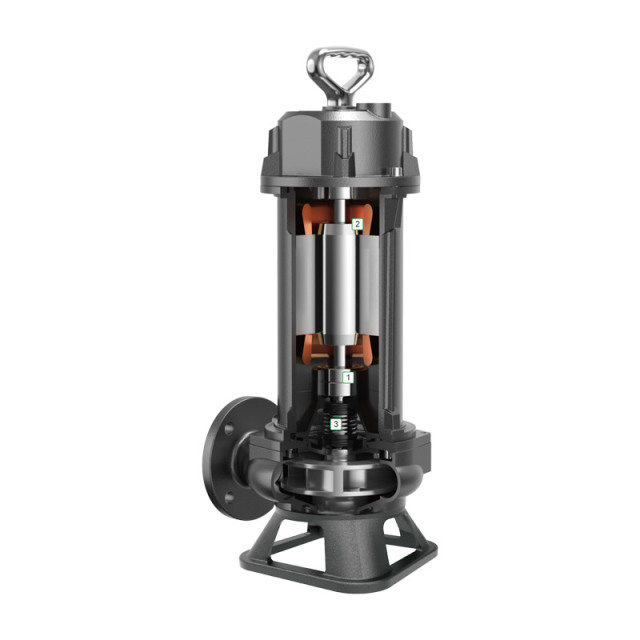

    1. Два подшипника: увеличенный срок службы и более стабильная работа

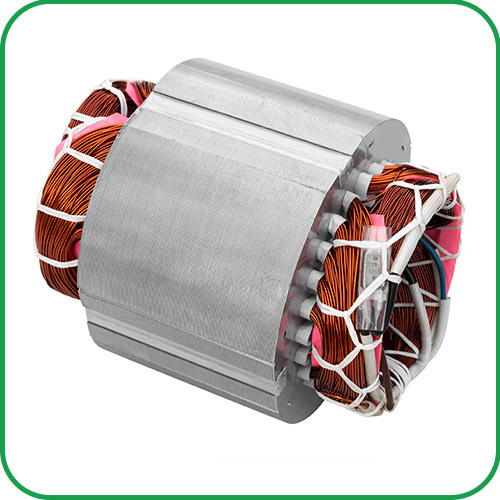

    2. Провода в лаковой изоляции класса H: выдерживают температуру до 180℃

    3. Вал ротора: сварка из нержавеющей стали в части перелива.

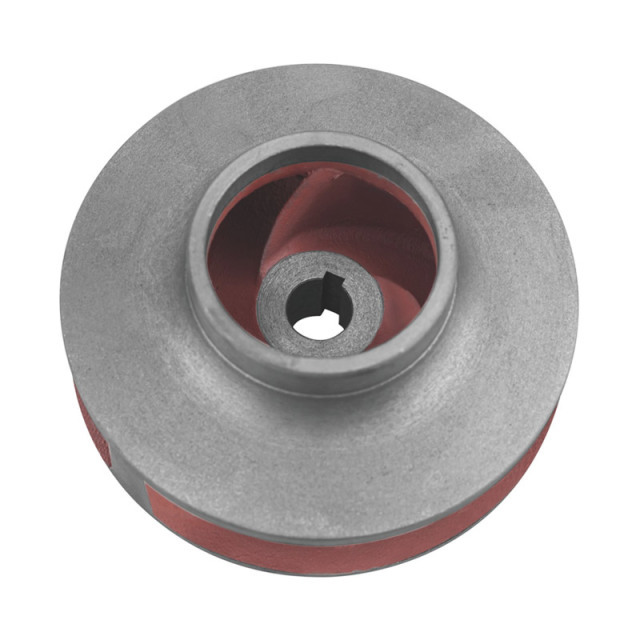

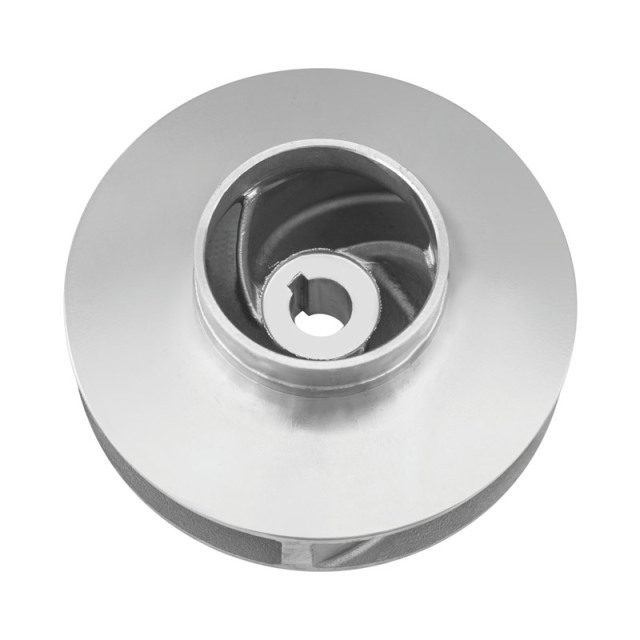

    Рабочее колесо без препятствий (L)

    Высокая эффективность и энергосбережение
    Двухспиральная конструкция, предотвращающая засоры,
    Хорошая перегрузочная способность, высокая эффективность

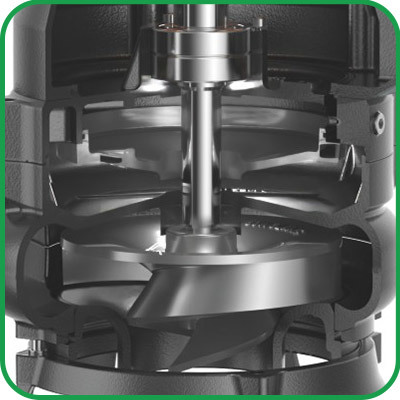

    Режущее рабочее колесо (N)

    Износостойкость
    Изготовлено из литой легированной стали
    Острое, не подвержено повреждениям
    Высокая режущая способность, высокая эффективность дренажа

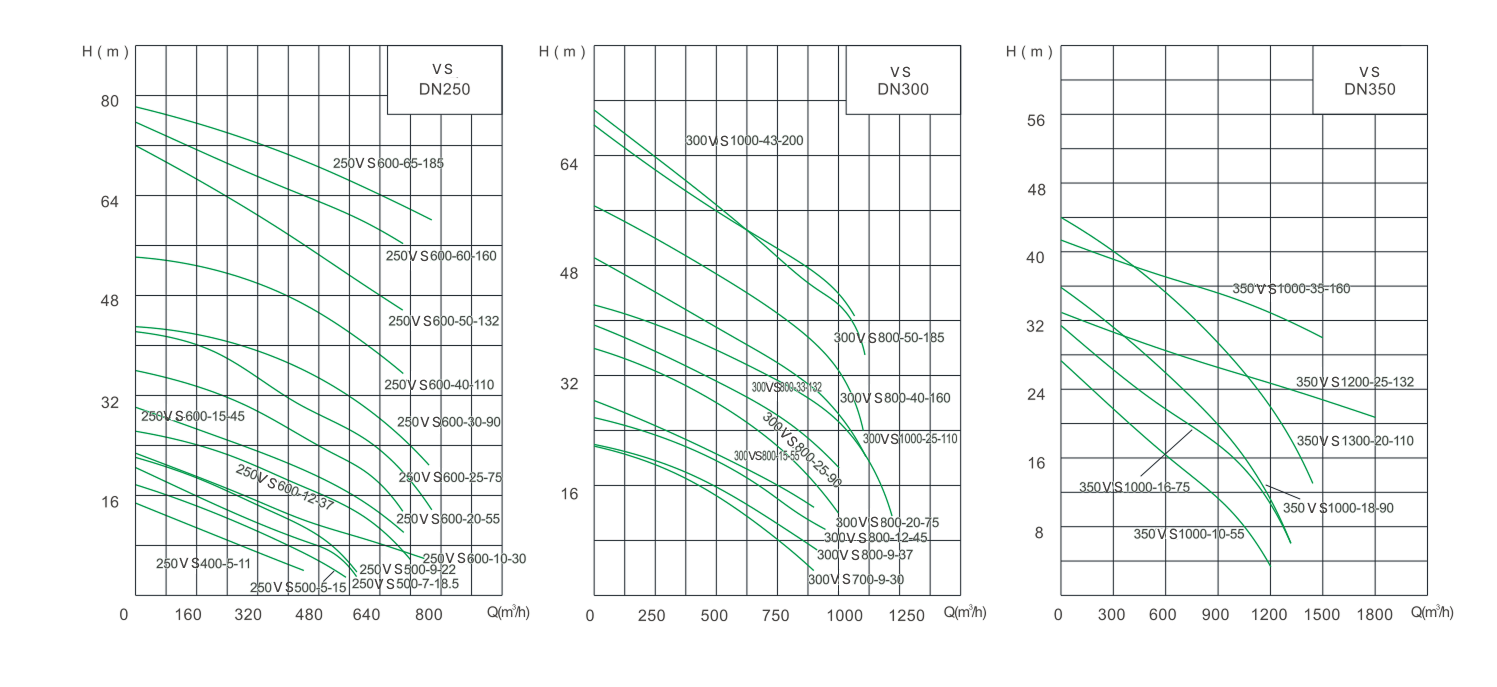

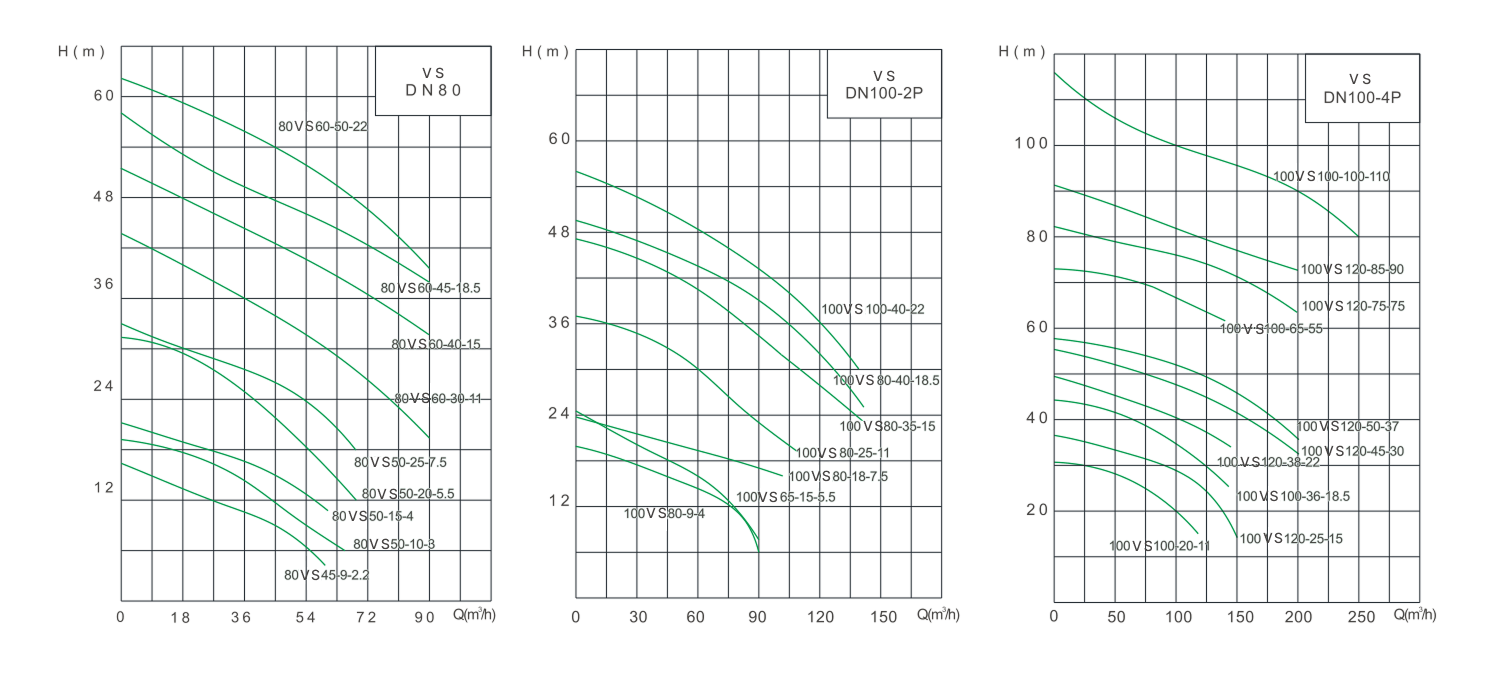

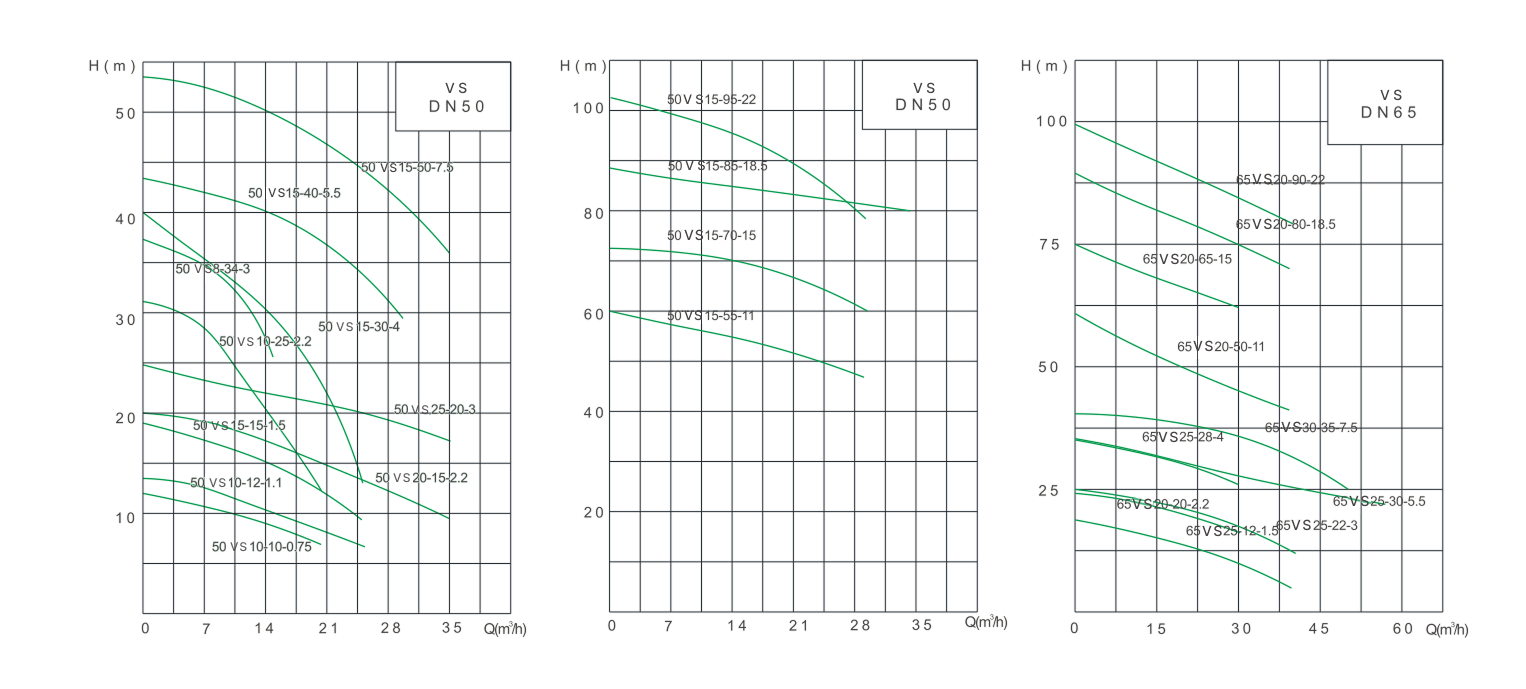

    Диаграммы

    Технические параметры

    NO. Модель Диаметр трубы Номинальный расход Номинальный напор Мощность Напряжение Синхронная скорость
    (мм) (м³/ч) (м) (кВт) (В) (об/мин)
    1 50VS10-10-0.75B(G) 50 10 10 0.75 380 3000
    2 50VSD10-10-0.75B(G) 50 10 10 0.75 220 3000
    3 50VS10-12-1.1B(G) 50 10 12 1.1 380 3000
    4 50VSD10-12-1.1B(G) 50 10 12 1.1 220 3000
    5 50VS15-15-1.5B(G) 50 15 15 1.5 380 3000
    6 50VSD15-15-1.5B(G) 50 15 15 1.5 220 3000
    7 65VS25-12-1.5B(G) 65 25 12 1.5 380 3000
    8 65VSD25-12-1.5B(G) 65 25 12 1.5 220 3000
    9 50VS20-15-2.2B(G) 50 20 15 2.2 380 3000
    10 50VSD20-15-2.2B(G) 50 20 15 2.2 220 3000
    11 50VS10-25-2.2B(G) 50 10 25 2.2 380 3000
    12 50VSD10-25-2.2B(G) 50 10 25 2.2 220 3000
    13 65VS20-20-2.2B(G) 65 20 20 2.2 380 3000
    14 65VSD20-20-2.2B(G) 65 20 20 2.2 220 3000
    15 80VS45-9-2.2B(G) 80 45 9 2.2 380 3000
    16 80VSD45-9-2.2B(G) 80 45 9 2.2 220 3000
    17 50VS8-34-3B(G) 50 8 34 3 380 3000
    18 50VS25-20-3B(G) 50 25 20 3 380 3000
    19 65VS25-22-3B(G) 65 25 22 3 380 3000
    20 80VS50-10-3B(G) 80 50 10 3 380 3000
    21 50VS15-30-4B(G) 50 15 30 4 380 3000
    22 65VS25-28-4B(G) 65 25 28 4 380 3000
    23 80VS50-15-4B(G) 80 40 16 4 380 3000
    24 100VS80-10-4B(G) 100 80 10 4 380 3000
    25 50VS15-40-5.5B(G) 50 15 40 5.5 380 3000
    26 65VS25-30-5.5B(G) 65 25 30 5.5 380 3000
    27 80VS50-20-5.5B(G) 80 50 20 5.5 380 3000
    28 100VS65-15-5.5B(G) 100 65 15 5.5 380 3000
    29 50VS15-50-7.5B(G) 50 15 50 7.5 380 3000
    30 65VS30-35-7.5B(G) 65 30 35 7.5 380 3000
    31 80VS50-25-7.5B(G) 80 50 25 7.5 380 3000
    32 100VS80-18-7.5B(G) 100 80 18 7.5 380 3000
    33 150VS150-10-7.5B(G) 150 150 10 7.5 380 3000
    34 50VS15-55-11B(G) 50 15 55 11 380 3000
    35 65VS20-50-11B(G) 65 20 50 11 380 3000
    36 80VS60-30-11B(G) 80 60 30 11 380 3000
    37 100VS80-25-11B(G) 100 80 25 11 380 3000
    38 150VS180-11-11B(G) 150 180 11 11 380 3000
    39 50VS15-70-15B(G) 50 15 70 15 380 3000
    40 65VS20-65-15B(G) 65 20 65 15 380 3000
    41 80VS60-40-15B(G) 80 60 40 15 380 3000
    42 100VS80-35-15B(G) 100 80 35 15 380 3000
    43 150VS180-15-15B(G) 150 180 15 15 380 3000
    44 50VS15-85-18.5B(G) 50 15 85 18.5 380 3000
    45 65VS20-80-18.5B(G) 65 20 80 18.5 380 3000
    46 80VS60-45-18.5B(G) 80 60 45 18.5 380 3000
    47 100VS80-40-18.5B(G) 100 80 40 18.5 380 3000
    48 150VS180-18-18.5B(G) 150 180 18 18.5 380 3000
    49 50VS15-95-22B(G) 50 15 95 22 380 3000
    50 65VS20-90-22B(G) 65 20 90 22 380 3000
    51 80VS60-50-22B(G) 80 60 50 22 380 3000
    52 100VS100-40-22B(G) 100 100 40 22 380 3000
    53 100VS100-20-11B(G) 100 100 20 11 380 1500
    54 150VS180-12-11B(G) 150 180 12 11 380 1500
    55 200VS250-8-11B(G) 200 250 8 11 380 1500
    56 250VS400-5-11B(G) 250 400 5 11 380 1500
    57 100VS120-25-15B(G) 100 120 25 15 380 1500
    58 150VS200-15-15B(G) 150 200 15 15 380 1500
    59 200VS250-11-15B(G) 200 250 11 15 380 1500
    60 250VS500-5-15B(G) 250 500 5 15 380 1500
    61 100VS100-36-18.5B(G) 100 100 36 18.5 380 1500
    62 150VS180-20-18.5B(G) 150 180 20 18.5 380 1500
    63 200VS250-15-18.5B(G) 200 250 15 18.5 380 1500
    64 250VS500-7-18.5B(G) 250 500 7 18.5 380 1500
    65 100VS120-38-22B(G) 100 120 38 22 380 1500
    66 150VS200-22-22B(G) 150 200 22 22 380 1500
    67 200VS400-12-22B(G) 200 400 12 22 380 1500
    68 250VS500-9-22B(G) 250 500 9 22 380 1500
    69 100VS120-45-30B(G) 100 120 45 30 380 1500
    70 150VS180-30-30B(G) 150 180 30 30 380 1500
    71 200VS300-20-30B(G) 200 300 20 30 380 1500
    72 250VS600-10-30B(G) 250 600 10 30 380 1500
    73 300VS700-9-30B(G) 300 700 9 30 380 1500
    74 300VS700-9-30B(G) 100 700 10 30 380 1500
    75 150VS200-35-37B(G) 150 200 35 37 380 1500
    76 200VS300-28-37B(G) 200 300 28 37 380 1500
    77 250VS600-12-37B(G) 250 600 12 37 380 1500
    78 300VS800-9-37B(G) 300 800 9 37 380 1500
    79 100VS100-57-45B(G) 100 100 57 45 380 1500
    80 150VS200-40-45B(G) 150 200 40 45 380 1500
    81 200VS300-32-45B(G) 200 300 32 45 380 1500
    82 250VS600-15-45B(G) 250 600 15 45 380 1500
    83 300VS800-12-45B(G) 300 800 12 45 380 1500
    84 100VS100-65-55B(G) 100 100 65 55 380 1500
    85 150VS180-50-55B(G) 150 180 50 55 380 1500
    86 200VS300-40-55B(G) 200 300 40 55 380 1500
    87 250VS600-20-55B(G) 250 600 20 55 380 1500
    88 300VS800-15-55B(G) 300 800 15 55 380 1500
    89 350VS1000-10-55B(G) 350 1000 10 55 380 1500
    90 100VS120-75-75B(G) 100 120 75 75 380 1500
    91 150VS200-60-75B(G) 150 200 60 75 380 1500
    92 200VS300-50-75B(G) 200 300 50 75 380 1500
    93 250VS600-25-75B(G) 250 600 25 75 380 1500
    94 300VS800-20-75B(G) 300 800 20 75 380 1500
    95 350VS1000-16-75B(G) 350 1000 16 75 380 1500
    96 100VS120-85-90B(G) 100 120 85 90 380 1500
    97 150VS200-70-90B(G) 150 200 70 90 380 1500
    98 200VS300-60-90B(G) 200 300 60 90 380 1500
    99 250VS600-30-90B(G) 250 600 30 90 380 1500
    100 300VS800-25-90B(G) 300 800 25 90 380 1500
    101 350VS1000-18-90B(G) 350 1000 18 90 380 1500
    102 100VS100-100-110B(G) 100 100 100 110 380 1500
    103 150VS180-80-110B(G) 150 180 80 110 380 1500
    104 200VS300-65-110B(G) 200 300 65 110 380 1500
    105 250VS600-40-110B(G) 250 600 40 110 380 1500
    106 300VS1000-25-110B(G) 300 1000 25 110 380 1500
    107 350VS1300-20-110B(G) 350 1300 20 110 380 1500
    108 150VS200-80-132B(G) 150 200 80 132 380 1500
    109 200VS400-75-132B(G) 200 400 75 132 380 1500
    110 250VS600-50-132B(G) 250 600 50 132 380 1500
    111 300VS800-33-132B(G) 300 800 33 132 380 1500
    112 350VS1200-25-132B(G) 350 1200 25 132 380 1500
    113 400VS1500-20-132B(G) 400 1500 20 132 380 1000
    114 500VS2800-10-132/6B(G) 500 2800 10 132 380 1000
    115 150VS200-95-160B(G) 150 200 95 160 380 1500
    116 200VS300-95-160B(G) 200 300 95 160 380 1500
    117 250VS600-60-160B(G) 250 600 60 160 380 1500
    118 300VS800-40-160B(G) 300 800 40 160 380 1500
    119 350VS1000-35-160B(G) 350 1000 35 160 380 1500
    120 400VS1600-22-160/6B(G) 400 1600 22 160 380 1000
    121 500VS2600-160-160/6B(G) 500 2600 16 160 380 1000
    122 150VS200-100-185B(G) 150 200 100 185 380 1500
    123 200VS400-90-185B(G) 200 400 90 185 380 1500
    124 250VS600-65-185B(G) 250 600 65 185 380 1500
    125 300VS800-50-185B(G) 300 800 50 185 380 1500
    126 350VS1100-38-185B(G) 350 1100 38 185 380 1500
    127 400VS2000-20-185/6B(G) 400 2000 20 185 380 1000
    128 500VS3000-15-185/6B(G) 500 3000 15 185 380 1000
    129 250VS750-75-200B(G) 250 750 75 200 380 1500
    130 300VS1000-43-200B(G) 300 1000 43 200 380 1500
    131 350VS1300-35-200B(G) 350 1300 35 200 380 1500
    132 400VS2300-22-200/6B(G) 400 2300 22 200 380 1000
    133 500VS3500-15-200/6B(G) 500 3500 15 200 380 1000

    Примечание: VS можно модернизировать до автоматического смешивания или оснастить смешивающими колесами или колесами из нержавеющей стали.

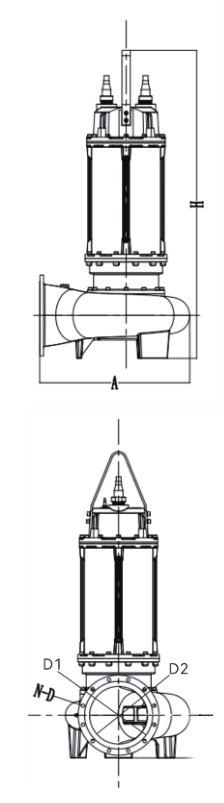

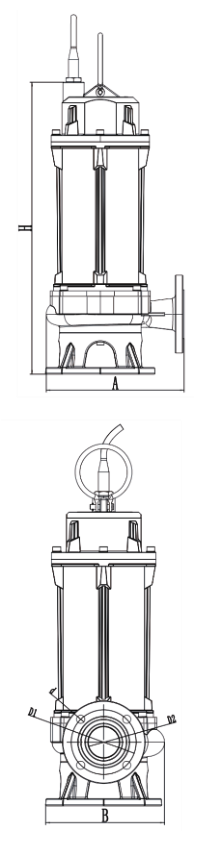

    Габаритные размеры

    Технические параметры

    NO. Модель A(мм) B(мм) H(мм) D1 D2 n-d
    1 50VS10-10-0.75B(G) 245 210 425 φ110 φ50 4-φ14
    2 50VS10-12-1.1B(G) 245 210 425 φ110 φ50 4-φ14
    3 50VS15-15-1.5B(G) 255 200 520 φ110 φ50 4-φ14
    4 65VS18-15-1.5B(G) 255 200 520 φ130 φ65 4-φ14
    5 50VS15-20-2.2B(G) 255 200 520 φ110 φ50 4-φ14
    6 50VS10-30-2.2B(G) 265 240 530 φ110 φ50 4-φ14
    7 65VS25-18-2.2B(G) 255 200 520 φ130 φ65 4-φ14
    8 80VS45-9-2.2B(G) 290 250 550 φ150 φ80 4-φ18
    9 50VS25-20-3B(G) 255 200 520 φ110 φ50 4-φ14
    10 50VS8-34-3B(G) 265 240 530 φ110 φ50 4-φ14
    11 65VS35-17-3B(G) 255 200 520 φ130 φ65 4-φ14
    12 80VS50-10-3B(G) 290 250 550 φ150 φ80 4-φ18
    13 50VS15-30-4B(G) 265 240 530 φ110 φ50 4-φ14
    14 65VS25-28-4B(G) 270 240 525 φ130 φ65 4-φ14
    15 80VS50-17-4B(G) 290 250 550 φ150 φ80 4-φ18
    16 100VS80-10-4B(G) 290 250 550 φ170 φ100 4-φ18
    17 50VS10-40-5.5B(G) 305 245 560 φ110 φ50 4-φ14
    18 65VS25-32-5.5B(G) 305 245 570 φ130 φ65 4-φ14
    19 80VS50-20-5.5B(G) 305 245 570 φ150 φ80 4-φ18
    20 100VS65-15-5.5B(G) 320 270 585 φ170 φ100 4-φ18
    21 50VS15-50-7.5B(G) 305 245 640 φ110 φ50 4-φ14
    22 65VS40-30-7.5B(G) 305 245 640 φ130 φ65 4-φ14
    23 80VS50-25-7.5B(G) 305 240 640 φ150 φ80 4-φ18
    24 100VS80-21-7.5B(G) 325 265 650 φ170 φ100 4-φ18
    25 150VS150-10-7.5B(G) 340 295 680 φ225 φ150 8-φ18
    26 100VS120-16-11B(G) 575 477 1157 φ170 φ100 4-φ18
    27 150VS180-12-11B(G) 627 489 1183 φ225 φ150 8-φ18
    28 200VS300-7-11B(G) 607 492 1207 φ280 φ200 8-φ18
    29 250VS400-5-11B(G) 645 542 1235 φ335 φ250 12-φ18
    30 100VS130-20-15B(G) 575 477 1157 φ170 φ100 4-φ18
    31 150VS200-15-15B(G) 627 489 1183 φ225 φ150 8-φ18
    32 200VS250-11-15B(G) 607 492 1207 φ280 φ200 8-φ18
    33 250VS500-5-15B(G) 645 542 1235 φ335 φ250 12-φ18
    34 100VS150-26-18.5B(G) 575 477 1157 φ170 φ100 4-φ18
    35 150VS180-20-18.5B(G) 627 489 1183 φ225 φ150 8-φ18
    36 200VS250-15-18.5B(G) 607 492 1207 φ280 φ200 8-φ18
    37 250VS500-7-18.5B(G) 645 542 1235 φ335 φ250 12-φ18
    38 300VS650-5-18.5B(G) 636 525 1265 φ395 φ300 12-φ22
    39 100VS150-28-22B(G) 575 477 1157 φ170 φ100 4-φ18
    40 150VS200-22-22B(G) 627 489 1183 φ225 φ150 8-φ18
    41 200VS300-16-22B(G) 607 492 1207 φ280 φ200 8-φ18
    42 250VS500-9-22B(G) 645 542 1235 φ335 φ250 12-φ18
    43 300VS650-7-22B(G) 636 525 1265 φ395 φ300 12-φ22
    44 100VS120-45-30B(G) 620 520 1257 φ170 φ100 4-φ18
    45 150VS180-30-30B(G) 610 520 1235 φ225 φ150 8-φ18
    46 200VS250-22-30B(G) 630 520 1235 φ280 φ200 8-φ18
    47 250VS600-9-30B(G) 701 563 1277 φ335 φ250 12-φ18
    48 300VS800-7-30B(G) 795 620 1310 φ400 φ300 12-φ22
    49 100VS120-50-37B(G) 620 520 1317 φ170 φ100 4-φ18
    50 150VS200-35-37B(G) 626 487 1305 φ225 φ150 8-φ18
    51 200VS350-25-37B(G) 686 527 1320 φ280 φ200 8-φ18
    52 300VS800-9-37B(G) 795 620 1400 φ400 φ300 12-φ22
    53 100VS100-57-45B(G) 650 525 1280 φ170 φ100 4-φ18
    54 150VS200-40-45B(G) 626 487 1305 φ225 φ150 8-φ18
    55 200VS300-32-45B(G) 686 527 1320 φ280 φ200 8-φ18
    56 250VS600-15-45B(G) 693 578 1340 φ335 φ250 12-φ18
    57 300VS800-12-45B(G) 795 620 1400 φ400 φ300 12-φ22
    58 100VS100-65-55B(G) 794 638 1800 φ180 φ100 12-φ22
    59 150VS180-50-55B(G) 799 645 1796 φ240 φ150 12-φ22
    60 200VS300-40-55B(G) 818 676 1805 φ295 φ200 12-φ22
    61 250VS600-20-55B(G) 773 623 1810 φ335 φ250 12-φ22
    62 300VS800-15-55B(G) 806 665 1845 φ395 φ300 12-φ22
    63 350VS1000-10-55B(G) 903 757 1865 φ445 φ350 12-φ22
    64 100VS120-75-75B(G) 794 638 1800 φ180 φ100 12-φ22
    65 150VS200-60-75B(G) 799 645 1796 φ240 φ150 12-φ22
    66 200VS350-45-75B(G) 818 676 1805 φ295 φ200 12-φ22
    67 250VS600-25-75B(G) 773 623 1810 φ335 φ250 12-φ22
    68 300VS800-20-75B(G) 806 665 1845 φ395 φ300 12-φ22
    69 350VS1000-15-75B(G) 903 757 1865 φ445 φ350 12-φ22
    70 100VS120-85-90B(G) 794 638 1800 φ180 φ100 12-φ22
    71 150VS200-70-90B(G) 799 645 1796 φ240 φ150 12-φ22
    72 200VS300-60-90B(G) 818 676 1805 φ295 φ200 12-φ22
    73 250VS600-30-90B(G) 773 623 1810 φ335 φ250 12-φ22
    74 300VS800-25-90B(G) 806 665 1845 φ395 φ300 12-φ22
    75 350VS1000-18-90B(G) 903 757 1865 φ445 φ350 12-φ22
